精准分割：CAD中高效等分线段的几种实用方法

在CAD制图工作中,无论是机械设计中的等分定位孔，还是建筑规划里的均匀布置构件，甚至景观设计里规则排列的元素，都离不开一个基础而关键的操作：将一条已知线段精确等分成若干份，熟练掌握线段等分技巧，能极大提升绘图效率和准确性，下面详细介绍几种在AutoCAD中实现线段等分的常用且可靠的方法。

使用DIVIDE命令（定数等分）——最常用、最直接

当您需要将一条线段平均分成指定数量的等份时，DIVIDE命令是首选，它的核心在于“数量”控制。

操作步骤详解：

1. 启动命令：

   • 在命令行直接输入 DIVIDE 或 DIV，然后按 Enter 键。
   • 或者,在菜单栏中找到 绘图(Draw) > 点(Point) > 定数等分(Divide)。

2. 选择目标对象：

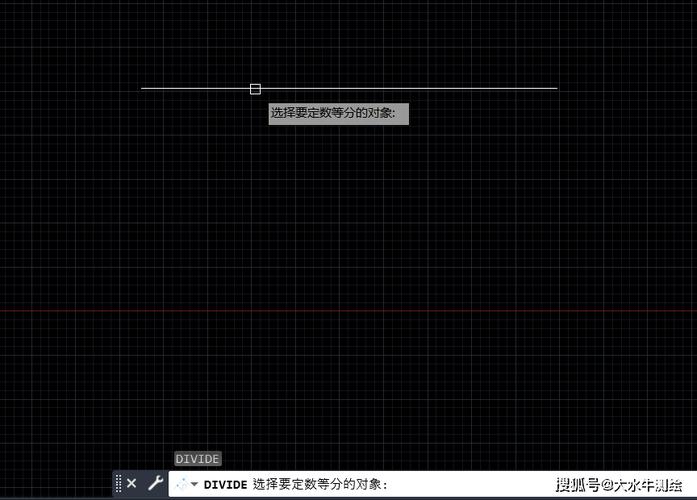

   • 命令行提示：选择要定数等分的对象(Select object to divide):
   • 将鼠标移动到您需要等分的直线、多段线、圆弧或圆上，单击选中它，注意，选择的必须是单一对象。

3. 指定分段数目：


   • 命令行提示：输入线段数目或 [块(B)] (Enter the number of segments or [Block]):
   • 输入您希望将线段分成的等份数量（分成5段就输入 5），然后按 Enter 键。

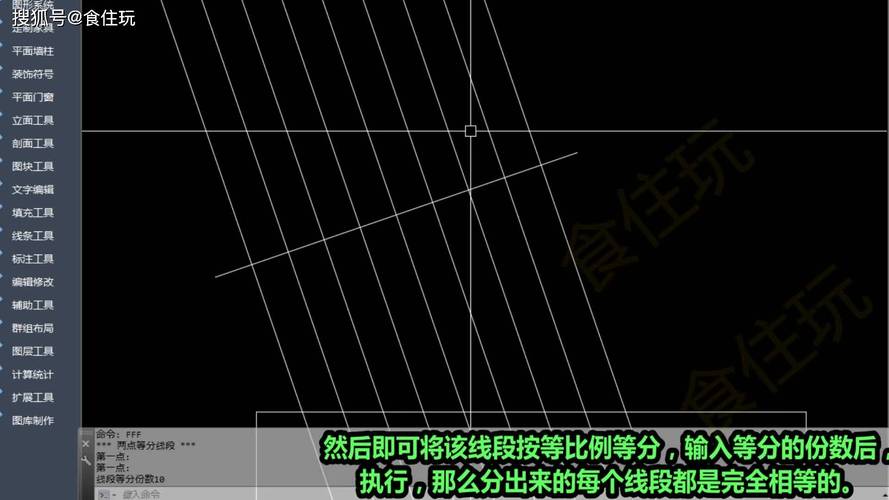

关键效果：

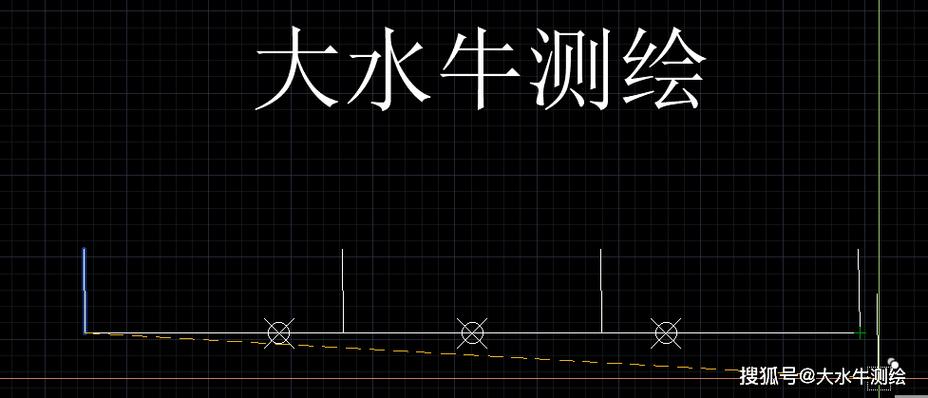

• 命令执行后,CAD会在选定的线段上，按照您指定的数目，均匀地放置点对象(Point)，这些点清晰地标记了等分的位置。
• 重要提示： 原始线段本身并没有被真正打断成独立的小线段，它仍然是一个完整的对象，等分点只是附着在其上的标记，这些点是精确的几何点，可用于后续的捕捉、测量或作为绘图参考。

点样式的可见性：

• 默认的点样式可能是一个很小的点,在屏幕上不易观察，为了清晰地看到等分点：
  • 在命令行输入 DDPTYPE 或 PTYPE 按 Enter。
  • 在弹出的“点样式(Point Style)”对话框中，选择一个清晰可见的点标记样式（X, , 或方框 ）。
  • 设置合适的点大小（建议选择“按绝对单位设置大小”并输入一个值，如 5）。
  • 点击“确定”，之前和之后放置的点都会立即更新为您选择的样式，变得非常醒目。

使用MEASURE命令（定距等分）——按指定长度划分

如果您需要按照指定的长度间隔在线段上放置标记，而不是按固定的段数，那么MEASURE命令就是您需要的工具，它的核心在于“长度”控制。

操作步骤详解：

1. 启动命令：


   • 在命令行直接输入 MEASURE 或 MEA，然后按 Enter 键。
   • 或者,在菜单栏中找到 绘图(Draw) > 点(Point) > 定距等分(Measure)。

2. 选择目标对象：

   • 命令行提示：选择要定距等分的对象(Select object to measure):
   • 单击选中需要等分的线段（直线、多段线、圆弧或圆）。

3. 指定线段长度：

   • 命令行提示：指定线段长度或 [块(B)] (Specify length of segment or [Block]):
   • 输入您希望的每段长度值（每隔 100 单位放一个点），然后按 Enter 键，您也可以直接在屏幕上拾取两点来定义这个长度。

关键效果：

• CAD会从您选择对象时靠近鼠标点击点的那一端开始，沿着对象路径，按照您指定的长度间隔，放置点对象。
• 放置点的数量取决于对象的总长度和您指定的分段长度,最后一段的长度可能小于您指定的长度（如果总长不是指定长度的整数倍）。
• 和DIVIDE一样，原始对象不会被真正打断，只是添加了点标记，同样需要使用 DDPTYPE 设置可见的点样式。

辅助构造法（利用对象捕捉和复制/阵列）——灵活补充

虽然DIVIDE和MEASURE是最直接的方法，但在某些特定场景下，利用对象捕捉(OSNAP)配合复制(COPY)或阵列(ARRAY)命令也能达到等分效果，尤其当您需要生成实际的短线或对象时。

• 思路A：复制法 (适合等分点较少时)

  1. 绘制一条垂直于要等分线段（或沿所需方向）的短辅助线（长度任意，易于捕捉即可）。
  2. 打开对象捕捉（确保“端点”、“节点”等已开启）。
  3. 使用COPY命令，选择辅助线。
  4. 指定基点：捕捉辅助线的端点（靠近要等分线段的那一端）。
  5. 指定第二点：使用节点捕捉(NOD)功能，捕捉您之前用DIVIDE或MEASURE命令生成的点，依次复制到每个等分点上。
  6. 完成后,这些复制的辅助线就直观地标记了等分位置，最后可以删除原始辅助线和点（如果需要）。

• 思路B：矩形阵列法 (适合等分点较多或需要实体对象时)

  1. 在要等分线段的一个端点放置一个小的标记对象（如一个小圆点、短线段或块）。
  2. 使用ARRAY命令（ARRAYRECT 矩形阵列）。
  3. 选择标记对象。
  4. 在阵列创建选项中选择“路径(Path)”阵列（较新版本）或设置矩形阵列的行列参数。
     • 路径阵列： 选择要等分的线段作为路径，指定项目数为等分数，选择“定数等分”方式。
     • 矩形阵列：
       • 设置行数为 1。
       • 设置列数为您需要的等分数（5）。
       • 指定列间距：输入公式 =总线段长度/(等分数-1) （例如线段长400，分成5段，则间距=400/(5-1)=100），或者使用“介于”选项，设置总距离为线段长度，项目数填等分数。
  5. 阵列完成后,标记对象就均匀分布在等分点上了。

块替代点（DIVIDE/MEASURE的高级应用）——定制化标记

DIVIDE和MEASURE命令在提示输入分段数或长度时，都有一个 [块(B)] 选项，这允许您用一个预先定义好的块(Block) 来代替默认的点对象作为等分标记。

操作要点（以DIVIDE为例）：

1. 确保您已将需要作为标记的图形（如一个特定符号、一个小十字、一个编号等）创建成了块（使用 BLOCK 或 B 命令）。
2. 启动 DIVIDE 命令。
3. 选择要等分的对象。
4. 在提示 输入线段数目或 [块(B)] 时，输入 B 并按 Enter。
5. 命令行提示：输入要插入的块名(Enter name of block to insert): 输入您定义的块的确切名称，按 Enter。
6. 命令行提示：是否对齐块和对象？[是(Y)/否(N)] <是> (Align block with object? [Yes/No] <Y>):
   • 输入 Y (是)：块将根据等分点处对象的切线方向自动旋转（对曲线特别有用）。
   • 输入 N (否)：块保持其原始角度插入。
7. 输入等分的段数,按 Enter。

效果： 等分点上将整齐排列着您自定义的块，比简单的点标记更专业、信息更丰富（例如用带序号的块）。

重要注意事项与技巧：

1. 对象类型：DIVIDE和MEASURE适用于直线、多段线（包括直线段和弧线段）、圆弧和圆，对于样条曲线，结果可能受曲线参数化影响。
2. 非打断性： 再次强调，这两种命令（DIVIDE/MEASURE）本身不会将原始线段分割成独立对象，它们只添加点或块作为标记，如果需要真正的独立小线段，需要利用这些点作为参考，使用BREAK（打断）命令或DIVIDE+块结合后续操作（如分解块并利用其几何点打断线段）。
3. 起点控制(MEASURE)：MEASURE命令放置点的起始端取决于您选择对象时鼠标点击的位置（靠近哪一端就从哪一端开始测量），如果方向反了，可能需要重新选择，从另一端开始点击。
4. 捕捉是关键： 无论使用哪种方法生成的等分点或标记，后续要利用这些位置进行绘图时，务必打开对象捕捉(OSNAP)，并启用“节点(NOD)”捕捉模式，这样才能精确捕捉到这些点。
5. 点样式(DDPTYPE)： 养成习惯，在放置点之前或之后，根据需要设置一个清晰可见的点样式，避免遗漏标记。
6. 块的优势： 使用块替代点，不仅能提升图纸美观度和专业性，还能携带更多信息（如编号、特定符号），对于复杂图纸的标注和管理非常有利。

个人观点： 对于纯粹的等分定位需求，DIVIDE命令凭借其直观的“数量”控制和操作的简便性，无疑是最值得优先掌握的核心工具；当涉及按固定距离布设元素时，MEASURE命令则展现出不可替代的优势，理解点标记的本质（非打断）和点样式的管理，是高效应用这两个命令的基础，而巧妙利用辅助线、阵列以及块替代点这些进阶技巧，则能将等分操作融入更复杂的绘图流程，显著提升图纸的表达力和工作效率，在精确制图领域，熟练掌握这些等分方法，就如同拥有了一把精密的标尺，让设计意图得以完美呈现。
