CAD如何创建自定义线型？手把手教你打造专业图纸符号
在CAD制图中,标准线型（如连续线、虚线、点划线）往往无法满足复杂图纸的表达需求，想象一下，当需要表示煤气管道、铁路轨道、特定边界线时，通用的虚线点画线就显得力不从心，掌握自定义线型创建技术，能显著提升图纸的专业性与清晰度。

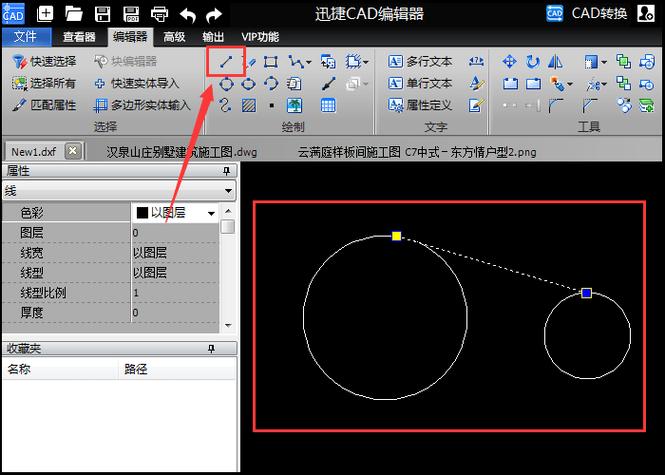

🔧 理解CAD线型基础
线型文件（通常是.lin文件）是纯文本文件，定义了线型的名称、描述以及核心的图案代码，这个图案代码由一系列数字组成，严格遵循以下规则：
- 正数：表示实线段的长度（绘图单位）。
- 负数：表示空白（间隔）的长度。
- 0：表示一个点（长度极短的线段）。
标准虚线 A, 6.35, -3.18 表示：画一段6.35单位长的实线，接着留出3.18单位长的空白，如此反复。
🛠 两种核心创建方法详解
📝 方法一：手动编辑线型定义文件（推荐进阶用户）
定位文件：找到CAD的线型库文件夹（通常在安装目录的
Support子文件夹内），关键文件是acad.lin（AutoCAD）或类似名称的.lin文件。编辑文件：用记事本或专业文本编辑器（如Notepad++）打开
.lin文件。编写定义：在文件末尾添加新定义，格式必须严格：
*线型名称[, 描述]：以星号开头，定义线型名称和可选描述（描述需用方括号[]括起）。A, 图案代码：字母A（表示对齐方式），后面紧跟定义线段和间隔的数字序列。
示例：创建“煤气管道”线型
*GAS_LINE, Gas Pipeline ----G----G----G---- A, 12.7, -3.18, ["G", STANDARD, S=2.54, R=0.0, X=-1.27, Y=-1.27], -3.18*GAS_LINE, Gas Pipeline ----G----G----G----：定义线型名称为GAS_LINE，描述为Gas Pipeline ----G----G----G----（描述会显示在CAD线型列表中）。A：对齐代码。7：画12.7单位长的实线。-3.18：留3.18单位空白。["G", STANDARD, S=2.54, R=0.0, X=-1.27, Y=-1.27]：在当前位置插入文字“G”（字体样式STANDARD，高度54，旋转角0，X偏移-1.27，Y偏移-1.27使其居中）。-3.18：再留3.18单位空白，然后重复整个图案。
保存文件：保存修改后的
.lin文件。
加载验证：

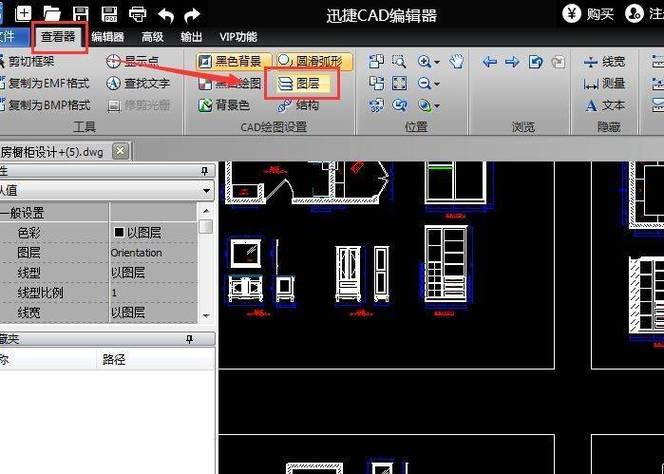

- 在CAD中,打开“线型管理器”（命令
LINETYPE）。 - 点击“加载”。
- 浏览找到并选择你修改的
.lin文件。 - 在列表中找到新定义的线型（如

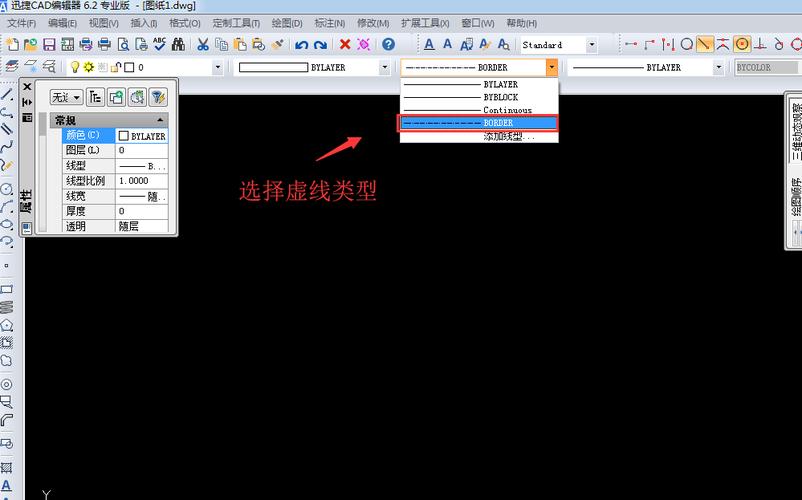

GAS_LINE），选中并点击“确定”加载。 - 将新线型赋予给测试线条,检查效果是否符合预期。
- 在CAD中,打开“线型管理器”（命令
🖥 方法二：使用CAD内置命令（适合简单线型）
- 启动命令：在命令行输入
-LINETYPE（注意前面的短横线，确保使用命令行版本）。 - 创建选项：输入
C（Create）。 - 命名线型：输入新线型的名称。
- 选择文件：
- 输入 查看现有
.lin文件列表。 - 直接输入目标
.lin文件名（如acad）将新线型添加到该文件；或输入新文件名创建独立文件。
- 输入 查看现有
- 输入描述：输入对该线型的描述（可选）。
- 定义图案：输入图案代码，定义简单点划线：输入
A, 25.4, -5.08, 0, -5.08（25.4实线，5.08空白，一个点，5.08空白）。 - 完成创建：按提示完成操作，新线型通常会自动加载到当前图形。
🔍 高级技巧与关键注意事项
- 复杂形状与符号：在定义中使用形(
SHAPE)或文字(TEXT)嵌入（如示例中的“G”），这需要理解形定义文件(.shx)或字体样式。 - 精细调整：插入文字或形时，
X、Y偏移量至关重要，用于精确定位；R控制旋转角度；S控制缩放比例。 - 比例因子：线型在图纸中的实际外观受系统变量
LTSCALE（全局线型比例）和CELTSCALE（当前对象线型比例）控制，创建时定义的数值需考虑最终打印比例。 - 文件管理：强烈建议为项目或公司创建独立的
.lin文件，避免修改原始acad.lin，便于管理和共享。 - 语法严谨性：
.lin文件对格式要求严格，缺少逗号、引号不匹配、名称重复均会导致加载失败，仔细检查错误提示。 - 预览与迭代：创建复杂线型是试错过程，频繁加载测试，根据效果反复调整数值和嵌入元素的位置参数。
🚫 常见问题快速解决
- 线型不显示/显示为连续线：
- 检查
LTSCALE值是否过大或过小，尝试调整。 - 确认对象所在图层的线型确实应用成功。
- 确保线型定义语法正确无误,无缺失逗号或引号。
- 视图缩放级别可能影响显示,尝试
REGEN（重生成）。
- 检查
- 文字/形位置偏移：重点检查定义中的
X、Y偏移值，正值向右/上偏移，负值向左/下偏移，微调这些值。 - 线型加载失败：
- 检查
.lin文件路径是否正确。 - 确认线型名称在文件中唯一。
- 仔细核对定义语法,特别是方括号
[]、逗号和引号的使用。
- 检查
💡 个人观点
CAD线型自定义绝非花哨技巧,而是工程制图语言的重要扩展，面对市政管网、工艺流程图、特定材质标识等场景，一套精准的自定义线型库能极大提升图纸信息密度与可读性，与其在绘图后期费力添加注释，不如在初期构建规范的线型体系，掌握.lin文件编辑能力，意味着你真正理解了CAD图形表达的底层逻辑，这种控制力能让图纸在专业性和沟通效率上脱颖而出，花时间研究复杂线型定义中的嵌入元素定位，其价值远超学习成本，最终效果会让图纸使用者清晰感知到设计的严谨与专业。
掌握自定义线型技术后,可尝试创建企业专属标准库，统一团队图纸输出风格，复杂项目建议搭配图层标准（如AIAG或国标图层命名），将自定义线型与特定图层绑定，实现制图流程的高度标准化与自动化。
