MATLAB Scope报错排查指南：从挫败到精准解决

身为工程师或科研工作者，在MATLAB/Simulink的世界里构建模型、仿真系统时，Scope（示波器）无疑是观察动态行为的眼睛，当这双“眼睛”突然报错罢工——弹出刺眼的红色错误信息、拒绝显示波形，甚至导致整个仿真停滞——那种瞬间的挫败感，相信经历过的人都懂，别担心，这些看似恼人的报错，往往有迹可循,让我们深入解析Scope报错的常见类型及其精准解决方案。

🛠 一、 核心问题：Scope为何“拒绝工作”？

Scope报错绝非偶然,通常源于以下几个关键环节的配置冲突或数据异常：

1. Scope未正确连接/信号中断： 这是最基础也最易被忽视的问题，Scope图标存在,但未实际连接到模型中的信号线上。
2. 数据维度或类型不兼容： Scope期望接收特定维度和类型的数据（如时间序列、标量、向量）,实际输入数据不符合要求。
3. 采样时间/时间基准冲突： Simulink模型涉及多种采样率（固定步长、可变步长、不同模块采样时间）,Scope无法协调处理。
4. 数据量过大与存储限制： 长时间仿真或高精度输出产生海量数据,超出Scope缓存或MATLAB工作区内存。
5. Scope配置参数不当： 如坐标轴范围设置过小、数据类型支持未启用、日志记录选项冲突等。

🔍 二、 深度解析与实战解决方案

📌 1. 连接性检查：基础中的基础

• 现象： Scope窗口空白无图，可能伴有“No data available”提示或根本不响应。
• 排查：
  • 目视检查： 确保Scope模块的输入端口（通常是一个小三角“>”）通过信号线（实线）正确连接到你想观察的信号源（如Gain输出、Sine Wave输出等），信号线中断、未连接或误连接到其他模块都会导致此问题。
  • 端口悬空确认： 双击Scope模块，查看其输入端口的数量，如果模型中的Scope有多于1个输入端口，而只连接了部分，悬空的端口可能导致Scope不工作，可以删除多余端口（右键端口->Delete）或连接有效信号/接地模块(Ground)。
• 解决： 仔细检查并修复信号连接，确保信号线完整、无断裂、正确接入Scope输入端口。

📊 2. 数据维度与类型冲突：精准匹配是关键

• 现象： 错误信息常包含“Dimensions”、“size”、“data type”等关键词，如“Error due to multiple causes”、“Error evaluating parameter ‘Input’ in…”或直接提示维度不匹配。
• 排查与解决：
  • 标量 vs 向量/矩阵： 如果Scope配置为显示单个信号（1个输入端口），但输入是一个向量或矩阵，就会报错。
    • 方法1： 使用 Demux 模块将向量信号分解为多个标量信号，再分别接入Scope的不同输入端口（需增加Scope输入端口数量）。
    • 方法2： 使用 Vector Scope（信号处理工具箱）或 Matrix Viewer 来专门查看向量/矩阵信号。
  • 总线(Bus)信号： Scope不能直接显示总线信号。
    • 方法： 使用 Bus Selector 模块从总线中提取出需要的单个信号,再接入Scope。
  • 复杂数据类型： Scope主要处理实数信号，如果输入是复数(complex)或定点(fi)等类型，可能出错。
    • 方法1： 使用 Real-Imag to Complex 模块提取实部或虚部显示。
    • 方法2： 使用 Magnitude-Angle to Complex 模块显示幅度或相位。
    • 方法3： 检查信号源模块设置,确保输出所需数据类型。
  • 帧数据： 信号处理中常用帧数据。
    • 方法： 使用 Buffer 模块解缓冲，或使用支持帧数据的 Time Scope（DSP System Toolbox）。

⏱ 3. 采样时间/时间基准冲突：协调时间步调

• 现象： 错误常提示“Sample time”、“Time span”问题，或Scope显示阶梯状、不连贯的波形。
• 排查与解决：
  • 混合采样时间： 模型中有不同采样率的模块（如离散模块采样时间不同、离散模块与连续模块混合）。
    • 方法1： 在Simulation -> Model Configuration Parameters -> Solver 中，将“Solver type”设置为“Fixed-step”，并指定一个合适的、能整除所有离散采样时间的“Fixed-step size”,这强制所有模块使用统一时间步长。
    • 方法2： 使用 Rate Transition 模块在具有不同采样时间的两个模块之间安全转换信号,将其插入信号路径中。
  • Scope采样时间设置： Scope本身也有采样时间（在Scope参数设置->Logging选项卡）。
    • 方法： 如果模型是固定步长，将Scope的“Sample time”设置为“-1”（继承输入信号的采样时间）或模型固定步长，如果模型是可变步长，通常设置为“-1”。
  • 时间显示范围过小： 如果Scope的“Time span”设置得太小（如0.1秒），而信号变化很慢，可能看不到完整波形。
    • 方法： 在Scope窗口工具栏点击齿轮⚙️图标（参数设置）->Time tab，适当增大“Time span”值（如设为“auto”或一个较大的值）。

🧩 4. 数据量过大与存储限制：优化存储策略

• 现象： 仿真速度极慢，Scope卡顿甚至崩溃，报内存不足错误,或Scope只显示部分波形。
• 排查与解决：
  • Scope缓存限制： Scope默认只保留一定数量的最新数据点。
    • 方法： 在Scope参数设置->Logging选项卡，取消勾选“Limit data points to last:”。注意： 这会显著增加内存消耗，可能导致崩溃,需谨慎。
  • 记录到工作区： 勾选Scope参数设置->Logging选项卡中的“Log data to workspace”，会生成数据集（如ScopeData），但数据量极大时，会耗尽MATLAB工作区内存。
    • 方法1： 仅记录关键信号,或减少仿真时间。
    • 方法2： 使用 To Workspace 模块，选择输出格式为“Dataset”或“Timeseries”，并设置“Save format”为带时间戳的结构（通常更节省空间），避免使用“Array”。
    • 方法3： 使用 Simulation Data Inspector (SDI) 进行记录和分析，它提供了更强大的数据管理和可视化工具,通常比Scope直接记录更高效。
  • 模型采样率过高： 不必要的过高采样率会产生海量数据。
    • 方法： 在满足奈奎斯特采样定理的前提下，在Model Configuration Parameters -> Solver 中适当增大固定步长(Fixed-step size)。

⚙ 5. Scope配置参数不当：细节决定成败

• 现象： 特定操作（如缩放、改变坐标轴）后报错，或显示异常（如波形超出视图）。
• 排查与解决：
  • Y轴范围过小： 信号幅值超出Scope当前Y轴显示范围。
    • 方法： 在Scope窗口工具栏点击“Autoscale”按钮（双箭头图标）或手动调整Y轴范围（右键Y轴->Axes properties）。
  • 输入端口数量不匹配： 在Scope参数设置->Main选项卡中设置的“Number of input ports”与实际连接的信号数量不一致。
    • 方法： 确保两者一致，增加Scope端口：右键Scope图标->Block Parameters->Main->增加Number of input ports；减少端口：删除多余的物理连接或信号线。
  • 数据类型支持未启用： 对于定点或枚举等非double类型信号。
    • 方法： 在Scope参数设置->Logging选项卡，勾选“Log fixed-point data as a fi object”（定点）或确保相关支持已开启（枚举通常自动支持）。
  • 过零检测冲突： 在某些包含不连续点的模型中使用可变步长求解器时，Scope可能报错（较少见）。
    • 方法： 尝试在Model Configuration Parameters -> Solver -> Zero-crossing options 中禁用过零检测(Algorithm选Nonadaptive),但可能影响精度。

💡 三、 通用调试技巧与最佳实践

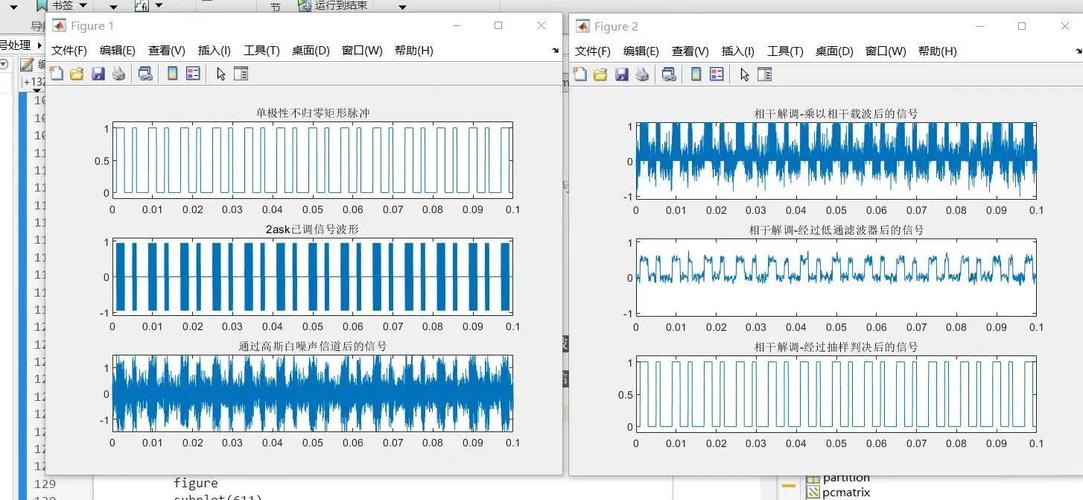

1. 逐层简化模型： 当报错复杂时，创建一个仅包含信号源（如Sine Wave）、可能的问题模块和Scope的最小测试模型，逐步添加组件,定位问题源。
2. 善用诊断工具：
   • 信号线悬停： 鼠标悬停在信号线上，查看信号名称、数据类型、维度等基本信息。
   • 显示端口值： 右键信号线 -> Signal & Ports -> Show Port Value Label,在仿真运行时实时查看数据。
   • Simulation Data Inspector (SDI)： 强大的记录、比较、分析工具，通常比Scope更稳定，记录数据更灵活，通过Simulation -> Simulink Toolstrip -> Review Results -> Data Inspector 访问。
3. 检查MATLAB命令窗口： Scope报错通常会在MATLAB命令窗口输出更详细的错误信息和堆栈跟踪,这是诊断的金矿。
4. 查阅官方文档： 遇到晦涩错误信息，直接复制到MATLAB帮助文档搜索,官方文档提供最权威的解释和可能的解决方法。
5. 保持更新： 确保使用的MATLAB/Simulink版本是较新的,Bug修复和新特性往往能解决旧版本中的问题。

工程仿真中遇到的每一个报错，都是通往更稳健模型的必经之路，Scope的沉默并非拒绝，而是提醒我们审视数据流动的脉络与时间秩序的协调，当红色错误信息最终让位于清晰的波形轨迹，那一刻所解决的不仅是技术障碍，更是工程师思维的一次精密校准——在数字与逻辑的世界里，耐心调试本身就是最可靠的算法。
