TIA组态HMI报错：实用排查指南与解决思路

面对TIA Portal中HMI设备配置时弹出的报错信息，许多工程师会感到棘手，这些报错不仅打断工作流程，更可能影响整个自动化项目的调试进度,掌握系统性的排查方法至关重要。

通信类报错：HMI与PLC“失联”

• 典型表现： “通信连接失败”、“无法建立到PLC的链接”、“PLC未响应”。
• 核心原因： 物理链路问题、配置参数不匹配、设备未上电或故障。
• 解决路径：
  1. 查物理连接： 确认网线/DP电缆完好，两端插接牢固，检查交换机/路由器状态指示灯。
  2. 核配置参数：
     • IP地址/设备名称： 确保HMI与PLC在同一网段（子网掩码一致），IP无冲突，检查项目中PLC的设备名称与实际是否一致（尤其使用PN/IE时）。
     • 接口类型与子网： 在HMI设备配置的“连接”中，确认选择的接口（如PN/IE_1）、子网与PLC配置一致。
     • PROFIBUS地址/DP主从： DP通信时，检查站地址、波特率、主从关系配置无误。
  3. 验证PLC状态： PLC是否运行在RUN模式？硬件诊断指示灯是否正常？
  4. 防火墙干扰： 临时禁用电脑或网络设备防火墙测试。

变量/区域指针类报错：数据访问的障碍

• 典型表现： “变量…未找到”、“无法访问地址…”、“区域指针配置错误”。
• 核心原因： PLC变量名/地址变更未同步、区域指针定义错误、DB块未优化/未勾选“可从HMI访问”、变量超出范围。
• 解决路径：
  1. 同步变量： 在TIA Portal中，使用“HMI连接”功能或手动检查HMI变量表引用的PLC变量名、地址、数据类型是否与PLC项目完全一致,PLC侧变量修改后必须更新HMI连接。
  2. 检查区域指针： 确认日期/时间、配方、报警等区域指针在HMI和PLC中的定义（起始地址、长度）严格匹配。
  3. PLC DB块设置： 确保HMI需要访问的PLC数据块（DB）属性中勾选了“可从HMI访问”，对于S7-1200/1500,非优化块需使用绝对地址访问。
  4. 确认访问范围： 检查变量地址是否在PLC允许的访问区域内。

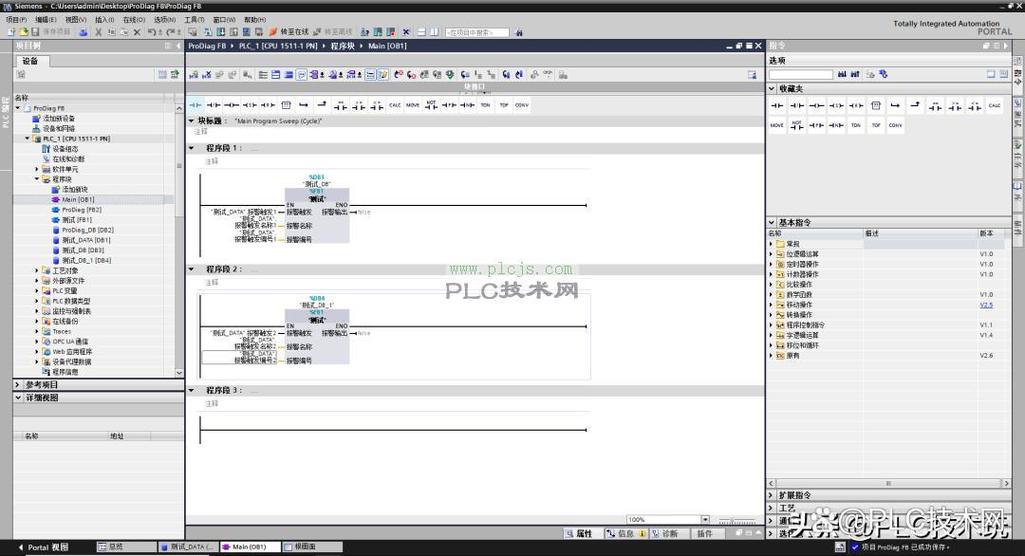

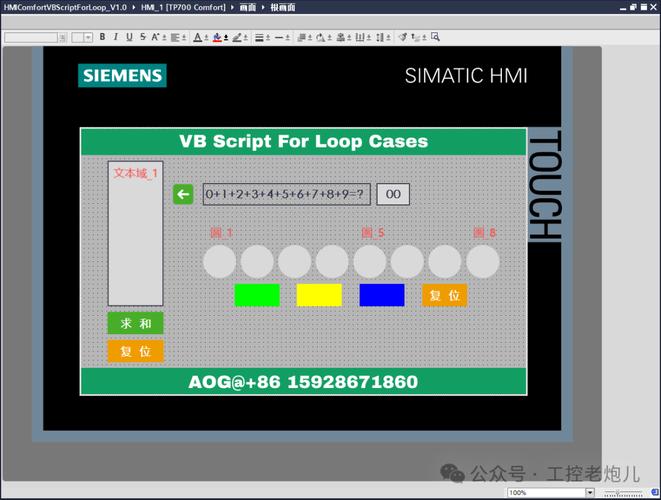

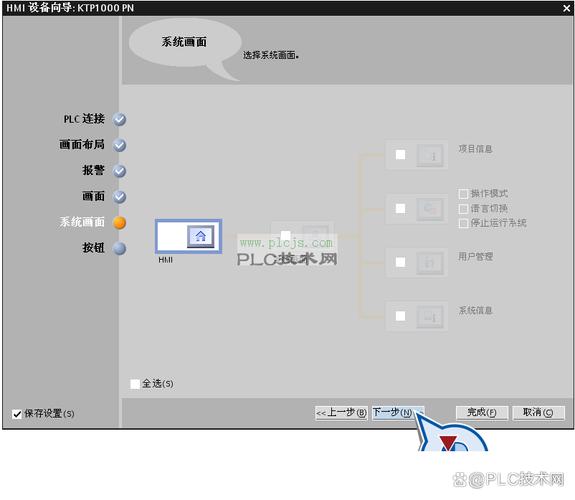

画面/对象/脚本类报错：运行时的不协调

• 典型表现： “画面…未找到”、“对象…错误”、“脚本执行错误：行…”。
• 核心原因： 画面名称变更/删除、对象属性引用错误、脚本语法或逻辑错误、外部资源（如图片）缺失。
• 解决路径：
  1. 检查画面引用： 导航按钮或脚本中调用的画面名称必须与项目树中的画面名称完全一致（区分大小写）。
  2. 复核对象属性： 检查报错对象（如IO域、按钮）的组态，特别是连接的变量名、事件配置、外观属性引用是否存在无效值或冲突。
  3. 调试脚本：
     • 仔细阅读报错提示的行号和错误信息。
     • 检查变量作用域（局部/全局）、拼写。
     • 检查函数调用参数是否正确。
     • 使用HMI的脚本调试功能或添加临时输出信息辅助定位。
  4. 验证外部资源： 确认项目中使用的图片、字体等文件路径正确且文件存在。

编译/下载类报错：项目本身的瑕疵

• 典型表现： “编译失败”、“下载时出错：一致性检查失败”、“HMI设备不支持该功能”。
• 核心原因： HMI设备型号选错、固件版本不兼容、项目存在内部错误（如无效引用）、硬件目录不匹配。
• 解决路径：
  1. 核对设备型号与固件：
     • 在项目树中双击HMI设备，检查实际硬件型号与组态型号是否精确匹配（如TP700 Comfort与KTP700是不同的）。
     • 检查TIA Portal版本支持的HMI固件版本范围，确认组态的固件版本≤设备实际固件版本,必要时升级设备固件或调整项目组态版本。
  2. 执行一致性检查： 在下载前，务必使用“编译” > “软件（全部重建）”和“硬件和软件（仅更改）”功能进行编译,并解决所有报告的错误和警告。
  3. 更新硬件目录： 确保使用的HMI设备GSD文件或硬件目录在TIA Portal中是最新的。

授权与运行环境类报错：许可与系统的限制

• 典型表现： “需要运行系统授权”、“功能不可用”、“运行时错误…”。
• 核心原因： HMI设备未插入正确的运行系统许可证（Runtime License）、安装的WinCC Runtime版本不匹配、操作系统兼容性问题（PC Runtime）。
• 解决路径：
  1. 检查运行授权： 对于需要授权的HMI面板（通常是Comfort及精智面板），确认有效的运行系统许可证（USB或授权密钥）已正确插入设备并激活,可在设备设置中查看授权状态。
  2. 确认Runtime版本： PC上运行的WinCC Runtime Advanced/Professional版本必须与TIA Portal项目编译时使用的版本完全一致。
  3. 系统兼容性： 运行WinCC Runtime的PC需满足官方指定的操作系统版本和硬件要求,并安装必要的系统更新和运行库。

预防胜于治疗：建立良好实践

• 版本管理： 严格使用TIA Portal的版本控制功能（如“归档”）,确保PLC和HMI项目版本同步。
• 规范命名： 采用清晰、一致的变量、画面、对象命名规则。
• 逐步编译与测试： 开发过程中频繁编译，及时修复警告；功能模块完成后及时在模拟器或实机测试。
• 文档记录： 记录关键配置（如IP、通信参数、区域指针设置）。
• 环境标准化： 项目团队统一TIA Portal版本、硬件目录版本、设备固件策略。

每一次HMI报错都是对系统理解的契机，深入分析报错信息，结合设备手册和TIA Portal帮助文档，往往能更快定位根源，扎实的通信基础、严谨的配置习惯、规范的工程管理，是最大限度规避报错、提升效率的关键，在自动化项目中,清晰稳定的HMI交互是高效生产和可靠运维的重要保障。
