在CAD绘图工作中,线宽是赋予图纸清晰度、层次感和专业性的关键视觉元素，它能有效区分不同性质的图形对象，如轮廓线、中心线、虚线、尺寸线等，使图纸信息一目了然，掌握灵活调整线宽的方法，是每位CAD使用者提升绘图效率和图纸质量的必备技能，下面将详细介绍几种在主流CAD软件（如AutoCAD, ZWCAD等）中修改线宽的常用方法。

通过图层特性修改线宽（推荐方法）

这是最规范、最高效且最推荐的方式，尤其适用于批量管理和维护线宽，它遵循“对象继承图层属性”的原则，便于图纸的统一管理和后期修改。

1. 打开图层特性管理器：

   • 在命令行输入 LAYER 或 LA 后按回车键。
   • 或者,在功能区找到 “常用” 选项卡 -> “图层” 面板 -> 点击 “图层特性” 图标（通常显示为多层重叠的方块）。

2. 定位目标图层：

   在打开的“图层特性管理器”对话框中，找到您需要修改线宽的图层名称。

3. 修改线宽值：

   • 在该图层所在行的 “线宽” 列下，点击当前显示的线宽值（默认”）。
   • 在弹出的 “线宽” 对话框中，会列出所有可用的标准线宽值（如0.00mm, 0.05mm, 0.09mm, 0.13mm, 0.15mm, 0.18mm, 0.20mm, 0.25mm, 0.30mm, 0.35mm, 0.40mm, 0.50mm, 0.53mm, 0.60mm, 0.70mm, 0.80mm, 0.90mm, 1.00mm, 1.06mm, 1.20mm, 1.40mm, 1.58mm, 2.00mm, 2.11mm 等）。
   • 从列表中选择您需要的新线宽值。注意： 这里设置的线宽是逻辑线宽，其实际显示和打印效果会受到其他设置影响（见下文“线宽显示与打印”部分）。
   • 点击 “确定” 关闭“线宽”对话框。

4. 确认并应用：


   • 在“图层特性管理器”中点击 “确定” 或 “应用” 按钮，所有位于该图层上的图形对象（除非被单独覆盖）的线宽将立即更新为新设置的值。

通过对象属性修改线宽（针对单个对象）

如果您只需要临时或单独修改某个或某几个特定图形对象的线宽,而不想影响其所在图层的其他对象，可以使用此方法。

1. 选择目标对象：

   在绘图区域,点击或框选您需要修改线宽的一个或多个图形对象（直线、圆、多段线、文字等）。

2. 打开特性面板：

   • 选中对象后,按键盘快捷键 Ctrl+1。
   • 或者,在功能区 “视图” 选项卡 -> “选项板” 面板 -> 点击 “特性” 图标（通常显示为手指点击列表）。
   • 或者,直接在选中的对象上右键单击，选择 “特性”。

3. 修改线宽属性：


   • 在打开的 “特性” 面板中，找到 “常规” 属性组下的 “线宽” 选项。
   • 点击“线宽”值右侧的下拉箭头。
   • 从下拉列表中选择您需要的新线宽值（列表与图层设置中的一致）。
   • 也可以选择 “ByLayer”（随层），让对象重新继承其所在图层的线宽设置；或选择 “ByBlock”（随块），继承图块的线宽设置（如果对象是图块的一部分）。

4. 查看效果：

   • 修改完成后,按 Esc 键取消对象选择，即可在绘图区域看到所选对象的线宽已发生变化。

使用打印样式表（CTB/STB）控制最终打印线宽

需要特别强调的是,在模型空间或布局空间中屏幕上显示的线宽（逻辑线宽），与最终打印到纸张上的物理线宽，是由 打印样式表（.ctb 颜色相关 或 .stb 命名样式）最终决定的，这是控制打印输出效果的核心环节。

1. 理解逻辑线宽与打印线宽的映射：

   • 在打印样式表中,您可以定义每种 颜色（对于CTB）或每种 打印样式名（对于STB）对应输出的 物理线宽（毫米或英寸）和 颜色（灰度或彩色）。
   • 关键点： 无论您在图层或对象属性中设置了什么逻辑线宽值（如0.3mm），在打印样式表中，您都可以指定该对象颜色（或样式）对应打印出0.1mm、0.25mm或任何您需要的实际宽度，这提供了极大的灵活性，允许您根据打印设备和图纸要求独立控制最终线宽，而无需回头修改图形本身的逻辑线宽设置（这对于大型项目协作非常重要）。

2. 应用打印样式表：

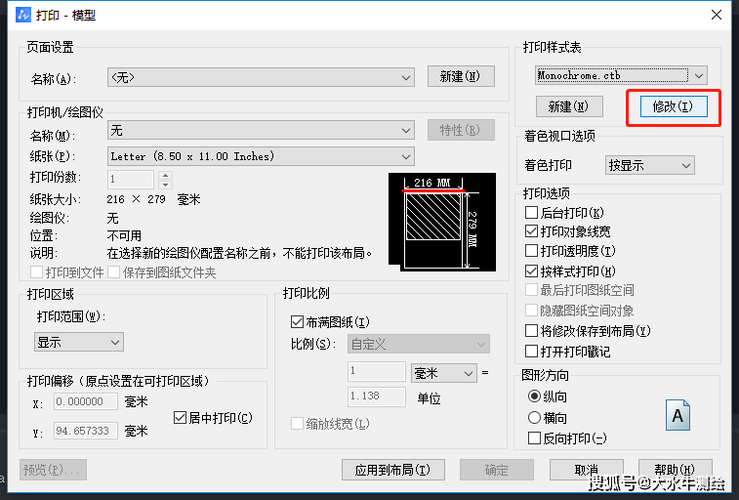

   • 在 打印 对话框 (PLOT 命令) 或 页面设置管理器 中，找到 “打印样式表（笔指定）” 区域。
   • 从下拉列表中选择一个已配置好的CTB或STB文件（如 monochrome.ctb 用于黑白打印，或自定义的样式表）。
   • 点击旁边的 “编辑” 按钮，可以查看和修改该样式表中颜色/样式与线宽（以及其他属性如颜色、线型、端点/连接样式等）的映射关系。

线宽显示开关与显示比例

• 状态栏线宽按钮： 在CAD软件状态栏（通常位于界面底部）上，有一个 “显示/隐藏线宽” 按钮（图标通常为几条不同粗细的线），点击此按钮可以在模型空间中 开启 或 关闭 线宽的屏幕显示效果，关闭时，所有线条在屏幕上看起来粗细一致（通常是1像素宽），但这 不影响 最终的打印输出效果，开启显示有助于在绘图时直观看到不同线宽。
• 线宽显示比例： 可以通过 LWDISPLAY 系统变量控制（输入 LWDISPLAY，设为1开，0关），其状态与状态栏按钮同步，线宽在屏幕上的显示粗细还受 LWSCALE 系统变量或 “线宽设置” 对话框（通过 LWEIGHT 命令或在状态栏“线宽”按钮上右键->设置打开）中的 “调整显示比例” 滑块控制，这仅改变屏幕预览效果，不影响 逻辑线宽值和最终打印线宽。

常见问题与实用技巧

1. 设置了线宽但屏幕上不显示？

   • 首先检查状态栏的 “显示/隐藏线宽” 按钮是否已 开启（按钮亮起/按下状态）。
   • 检查 LWDISPLAY 系统变量是否为 1。
   • 确认在 “线宽设置” 对话框中（LWEIGHT 命令），“显示线宽” 复选框已被勾选，且 “调整显示比例” 没有设置得过小（向右拖动滑块使线宽显示更明显）。
   • 检查对象是否被正确设置了线宽（非“ByLayer”时）或其所在图层的线宽是否设置正确（“ByLayer”时）。

2. 打印出来的线宽和预期不一致？

   • 首要检查打印样式表（CTB/STB）： 这是最核心的原因，确认您应用的打印样式表中，对应图形对象颜色（CTB）或打印样式（STB）所指定的 “线宽” 值是否符合您的要求，在打印预览中通常可以看到效果。
   • 检查打印比例：打印比例会影响图形整体缩放，也会影响线宽的物理尺寸，确保打印比例设置正确。
   • 检查打印机/绘图仪设置：有些驱动程序可能有自己的线宽补偿或缩放设置，确保其设置合理或保持默认。

3. 多段线的宽度（Pline Width） vs 线宽（Lineweight）：

   • 多段线宽度 (Width/PlineWidth)： 是图形对象本身具有的几何宽度（在绘制多段线时指定或在特性面板中修改），它会在屏幕上和打印时都显示为该宽度，且该宽度会随图形缩放（Zoom）而改变，它更像一个具有宽度的“条带”。
   • 线宽 (Lineweight)： 是一种对象属性（逻辑属性），其最终物理宽度由打印样式表决定，且在模型空间缩放时，屏幕显示宽度（当开启显示时）是相对固定的（通过显示比例调整），打印输出宽度是绝对物理值，它是更符合制图规范、更推荐使用的线宽控制方式。
   • 建议： 对于需要表达厚度的实体（如墙体、地坪线），使用 多段线宽度，对于表达图形线条粗细（如轮廓线、虚线、尺寸线），优先使用线宽属性。

4. 布局空间（图纸空间）的线宽：

   • 在布局空间的 图纸（而非模型）视口中，线宽的显示和打印行为与模型空间类似，同样受状态栏线宽按钮、线宽设置和打印样式表控制。
   • 在布局空间中直接绘制的对象（如标题栏、注释），其线宽设置和显示规则与模型空间对象一致。

个人观点：

线宽管理是CAD绘图标准化和效率化的重要基石,强烈建议优先采用 基于图层管理线宽 的策略，它能显著提升大型图纸的协作性和可维护性，务必深刻理解 打印样式表 在控制最终输出效果中的核心作用，避免在绘图阶段过度纠结于屏幕显示效果，养成在绘图初期就规划好图层及其线宽属性的习惯，并在打印前仔细配置和检查打印样式表，将为您节省大量后期修改和调试的时间，合理利用“ByLayer”属性，让对象尽可能继承图层的设置，是保持图纸整洁和高效的关键，别忘了状态栏那个小小的线宽显示开关，适时开启它能有效辅助您的绘图判断，掌握这些技巧，线宽将不再是困扰，而是提升您图纸专业度的得力助手。
