掌握这几点，轻松读懂CAD平面图
面对一张复杂的CAD平面图,非专业人士常常感觉像看天书，密密麻麻的线条、符号和数字令人眼花缭乱，别急，理解CAD平面图并非遥不可及，只要掌握几个关键要点，无论是装修新房、查看办公布局，还是了解工程概况，你都能快速抓住图纸的核心信息，下面就来详细拆解看懂CAD平面图的实用方法。
第一步：明确图纸类型与用途 拿到图纸，首先别一头扎进细节，问自己：这是什么图？建筑平面图？结构平面图？还是水电暖通图？不同类型的平面图，表达的重点截然不同。
- 建筑平面图： 核心展示空间划分、墙体位置、门窗洞口、房间功能、主要尺寸和标高，这是最常用、最基础的平面图。
- 结构平面图： 关注梁、板、柱、承重墙的位置、尺寸、配筋信息，对建筑安全至关重要。
- 设备专业图（水、电、暖通等）： 表达管道、线路、设备的位置、走向、规格型号。
明确图纸类型,就能有的放矢地寻找你需要的信息，不会被无关的线条符号干扰。
第二步：识别基础构成要素 CAD平面图主要由几类核心元素构成：

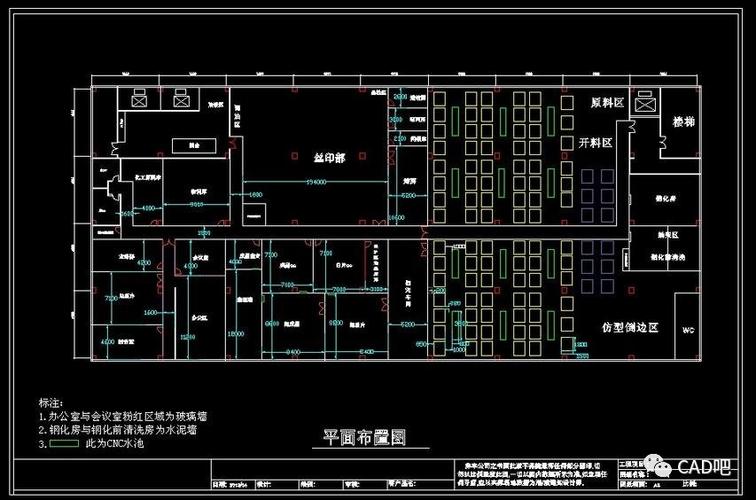

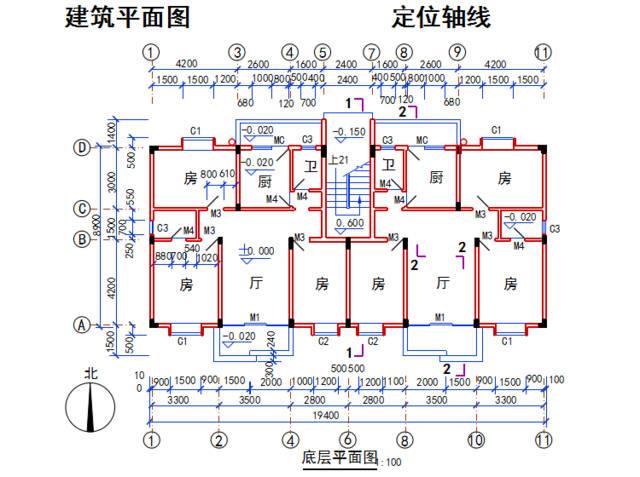

- 轴线网： 图纸上那些带编号的细点划线（通常标注1/A, 2/A, 1/B, 2/B等），这是建筑物的定位基准线，所有墙体、柱子等主要构件的位置都以轴线为参照，理解轴线网是读懂尺寸和定位的关键。
- 墙体： 通常用两条平行的粗实线或特定填充图案表示，注意区分承重墙（通常更粗或填充更密实）和非承重隔墙，墙体厚度（如240mm, 200mm）是重要信息。
- 门窗： 用特定的图例符号表示，门通常显示为一段弧线（表示开启方向）或矩形缺口；窗则在墙体缺口内加细线或特定符号，图例说明（通常在图纸角落）会解释具体符号含义，留意门窗的宽度、高度（可能在标注或门窗表中）及开启方向。
- 尺寸标注： 图纸上无处不在的数字和引线，这是获取空间大小、构件位置的核心依据。重点关注：
- 总尺寸： 建筑物的总长、总宽。
- 轴线尺寸： 开间（横向房间尺寸）、进深（纵向房间尺寸）。
- 细部尺寸： 门窗洞口尺寸、墙体厚度、室内空间净尺寸等。
- 标高： 通常标注为
H=±0.000（室内地坪基准）或H=xx.xxx，表示该位置相对于基准点的高度（单位米），理解不同房间、楼板、梁底的高度差很重要。
- 房间名称与面积： 在房间中心或空白处，通常会标注房间功能（如“卧室”、“客厅”、“办公室”）和/或房间面积（单位平方米），便于快速了解空间布局。

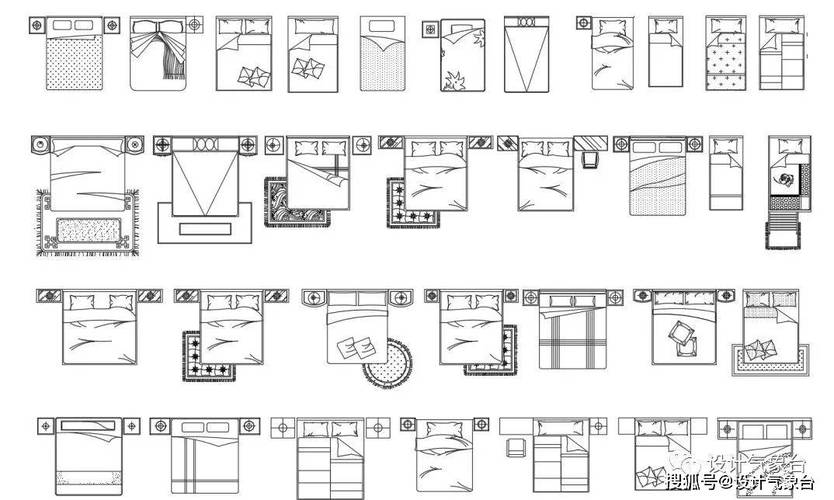

- 图例与符号： 图纸右下角或空白处通常有“图例表”，解释图中使用的各种符号含义（如开关插座、灯具、管道、设备等），这是解读非建筑构件信息的钥匙，务必查阅！
- 指北针： 一个小图标，指示建筑物的朝向，这对于理解采光、通风和整体布局方向至关重要。
第三步：理解图层与线型 CAD图纸利用图层来管理不同类别的图形元素（如墙体一层、门窗一层、尺寸一层、轴线一层），虽然打印出来的图纸图层信息可能不明显，但理解不同线型的意义有助于区分：
- 粗实线： 通常表示可见轮廓线、剖切到的构件（如墙体）。
- 细实线： 表示可见轮廓线、尺寸线、标高符号、家具示意等。
- 虚线： 通常表示不可见轮廓线（如被遮挡的墙体、上层的梁）、地坪以下管线等。
- 点划线： 轴线。
- 双点划线： 可能表示原有建筑轮廓、特殊区域边界等（需结合图例）。
第四步：把握比例尺 图纸右下角的标题栏会明确标注绘图比例（如1:100），这意味着图纸上的1毫米代表实际长度的100毫米（即0.1米），利用比例尺，你可以大致估算图上任意两点的实际距离，对于非精确测量，用比例尺换算非常实用。
第五步：掌握读图顺序与技巧
- 先整体后局部： 先快速扫视图纸，了解整体形状、朝向（看指北针）、有几层（看楼层索引）、核心功能区分布。
- 找基准（轴线）： 定位轴线网，理解建筑的基本骨架。
- 识空间（墙体、门窗）： 结合轴线，看清房间如何被墙体分隔，门窗如何连通各空间，想象自己“走”进去。
- 抓尺寸： 仔细阅读关键尺寸，特别是房间的开间进深、门窗大小、重要间距，注意尺寸标注的起止点（常起止于轴线或墙面）。
- 看细节（图例、标注）： 结合图例，理解图纸上的各种符号代表什么设备或构件（如空调位置、配电箱、上下水点），注意看文字标注（如材料说明、特殊做法）。
- 结合其他图纸： 单张平面图的信息是有限的，要全面理解，常需结合立面图（看外观高度）、剖面图（看内部构造层次）、详图（看复杂节点做法）以及设计说明（了解设计依据、材料要求等）。
第六步：实践与经验积累 看懂CAD图，理论是基础，实践是关键，建议：
- 多对照实物看图： 如果条件允许，拿着图纸到现场（如毛坯房、在建工地）对照着看，理解图上的线条符号如何对应到现实空间，这是最有效的学习方式。
- 勤问专业人士： 遇到实在看不懂的地方，不要怕问设计师、工程师或施工人员，他们的解释往往一针见血。
- 从简单图纸开始： 先尝试看懂自家户型图这类相对简单的图纸，再挑战更复杂的工业或公建图纸。
个人观点： CAD平面图是工程和设计领域的通用语言，掌握其阅读方法，不仅让你在与设计师、施工方沟通时更加顺畅高效，避免信息偏差，更能让你在装修、购房或参与项目时，真正理解空间的本质和设计的意图，做出更明智的决策，它并非高不可攀的专业壁垒，而是一套逻辑清晰、规则明确的可视化工具，投入一点时间学习这些基本要点，你会发现图纸上的世界变得清晰而有条理，最后提醒，耐心和细心是读懂任何图纸的必备素质，遇到复杂图纸，分步骤、抓重点，逐步推进，定能拨云见日，图纸就是工程师的语言，理解了它，你就握住了开启空间奥秘的钥匙。
