如何亲手制作一个简易无线充电器
想象一下，手机随意放在桌面的某个区域，无需寻找插口，电量便悄然增长，这种便捷的无线充电体验，其实你也可以亲手实现，本文将带你一步步探索自制简易无线充电器的奥秘,满足你的好奇心与动手乐趣。
核心原理：看不见的能量传递 无线充电并非魔法，其核心在于电磁感应，当发射线圈（充电底座）通入高频交流电时，周围会产生不断变化的磁场，这个变化的磁场作用于接收线圈（手机内部），就能在其中“感应”出电流，从而为电池充电,整个过程实现了能量跨越空间的非接触传输。
动手之前：安全与准备重要警示： 本项目涉及220V交流电操作，存在触电与火灾风险，操作务必谨慎，确保电源完全断开时进行接线，非专业人士请勿轻易尝试，或仅使用安全的低压直流电源（如12V适配器）为驱动模块供电,操作环境附近请准备灭火设备。
所需材料清单：
发射端（充电底座）：
- 发射线圈： 建议选用直径15-20cm的漆包线绕制（约20-30圈），或直接购买现成的Qi标准发射线圈模块（更推荐，效率与兼容性更佳）。
- 无线充电驱动模块： 核心部件，推荐购买集成化的发射板（如基于Qi标准的XC4603、WT6615F等方案），此类模块通常包含振荡电路、功率放大及控制芯片。
- 电源： 为驱动模块供电，可选择：
- 输出匹配的直流电源适配器（如5V/9V/12V，具体看模块要求）。
- 或使用220V转直流模块（如常见的5V/2A USB充电器拆解利用其输出端，但拆解高压器件极其危险！强烈建议直接使用成品低压适配器）。
- 桥式整流电路与滤波电容（若直接使用220V交流）： 将交流电转换为直流电（此部分高压危险！新手请直接跳过，使用低压直流适配器）。
- 底座外壳： 塑料盒、3D打印外壳或木板等,用于固定线圈和电路。
- 散热片： 若驱动模块功率较大,可能需要粘贴小型散热片。
接收端（手机端）： 为简化流程，建议直接购买兼容你手机的Qi标准无线充电接收线圈（通常为薄片状，可插入手机壳内或连接充电口）,自制接收线圈并集成到手机内难度极高且可能损坏设备。
制作步骤详解：
准备发射线圈（若自制）：
- 取一段直径约0.5mm的漆包线，在圆形模具（如杯子）上紧密缠绕20-30圈，形成平面螺旋状，线圈直径直接影响充电距离和效率,15cm左右较为适中。
- 小心去除线圈两端漆包线的绝缘漆（可用砂纸打磨）,露出金属导线以便焊接。
- 将线圈平整固定在准备好的底座上（如塑料板），可用胶水或双面胶固定,确保线圈面平整无扭曲。
连接驱动模块（核心环节）：
- 安全第一！ 确认所有电源处于完全断开状态。
- 仔细阅读你购买的无线充电驱动模块说明书，明确其电源输入电压（如5V、9V、12V）、输出功率及线圈接口定义（通常标注为Tx+/Tx-）。
- 供电方案（二选一，强烈推荐方案A）：
- A (安全推荐)： 使用匹配的低压直流电源适配器（如手机充电器），将适配器的直流输出端（正极+VCC，负极GND）正确连接到驱动模块的电源输入接口。
- B (高压危险！仅限经验者)： 若必须使用220V交流电：
- 搭建桥式整流电路（4个二极管组成）将220V交流电转换为脉动直流。
- 连接大容量滤波电容（如400V 100uF）到整流输出端,使直流更平稳。
- 此高压直流电（约310V！）极其危险！ 必须严格绝缘，仅用于驱动某些特定高压输入无线充模块（非常规选择），新手请务必跳过此方案。
- 连接线圈： 将发射线圈的两端，分别焊接或连接到驱动模块标注的线圈输出接口（Tx+ 和 Tx-），极性通常要求不高,但按标记连接更稳妥。
- （可选）添加指示： 若模块有工作状态指示灯接口，可连接LED灯,便于观察工作状态。
- 散热处理： 若模块发热明显,在芯片表面涂抹导热硅脂后粘贴小型散热片。

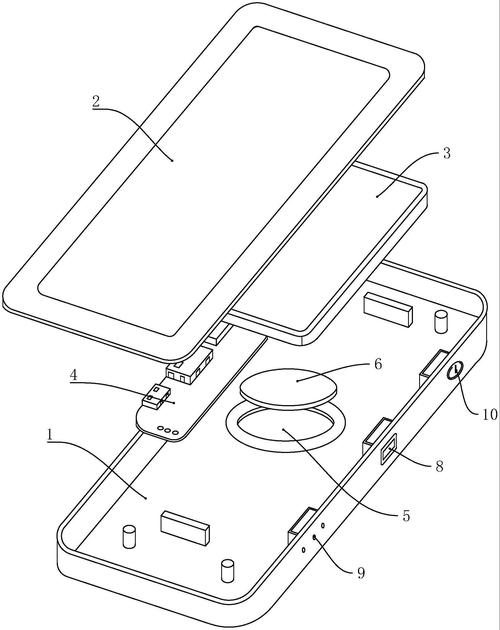

组装底座：
- 将连接好的驱动模块、线圈以及低压电源适配器（如果外置）妥善放置并固定在底座外壳内，确保线圈尽可能靠近外壳上表面（但不要紧贴金属外壳）,线圈与外壳表面距离会影响充电效率。
- 为电源线、可能的指示灯预留开口。
- 固定好外壳,避免内部元件晃动短路。
测试与优化：
- 再次确认所有连接无误，特别是电源极性。
- 将你的手机（已安装好Qi接收线圈或手机本身支持无线充）平稳放置在底座线圈中心区域。
- 接通电源（低压适配器）。
- 观察：手机是否显示充电状态？驱动模块指示灯是否正常亮起？
- 问题排查：
- 无反应：检查所有接线是否牢固，电源适配器是否工作（用万用表测量输出）,手机接收端是否正常。
- 充电断断续续：调整手机位置，找到最佳充电点；检查线圈是否平整紧贴底座表面；驱动模块或电源功率可能不足（尝试更高功率适配器，需在模块允许范围内）。
- 模块发热严重：检查是否功率过大或散热不良；确保线圈没有短路；若持续过热应停止使用检查原因。
- 效率提示： 自制发射器效率通常低于商业产品，确保发射线圈与手机接收线圈中心对齐、紧密平行且距离最近（lt;5mm效果最佳）,移除线圈间的金属异物。
关于自制无线充电器的个人观点
动手制作一个无线充电器是一次绝佳的物理世界探索之旅，它能让你直观感受到电磁感应的神奇力量，我必须坦诚相告：自制充电器在效率、稳定性、安全防护（如过压、过流、过热、异物检测FOD）等方面，与经过严格认证的商业产品存在显著差距，日常使用，出于对设备和安全的负责，我始终推荐购买正规品牌产品，自制过程的核心价值在于学习和实验，成功点亮手机的那一刻带来的成就感，远胜于产品本身的实际效用，请务必以安全为最高准则,享受创造的乐趣而非依赖自制设备充电。
