在CAD设计中,标注标高是一项基础但关键的操作，它帮助设计师准确表达建筑或工程图纸中的高度信息，无论是绘制平面图、立面图还是剖面图，标高的正确标注都能确保施工方和客户清晰理解设计意图，本文将一步步讲解如何在CAD软件中高效完成标高标注，并分享一些实用技巧，帮助您提升工作效率。
理解标高标注的基本概念

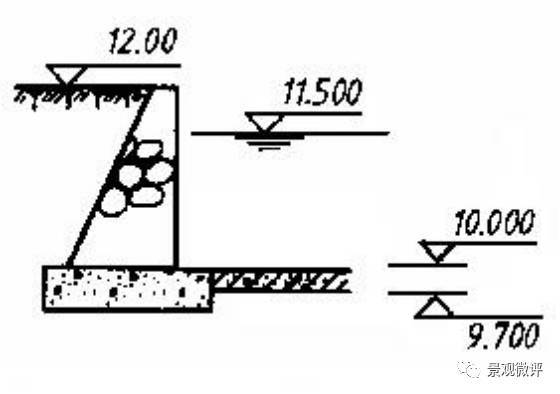

标高通常指代某个点相对于基准面的垂直高度,在建筑和土木工程中广泛应用，在房屋设计中，地板高度、屋顶坡度或管道安装位置都需要通过标高来定义，CAD软件如AutoCAD提供了多种工具来实现这一功能，核心在于使用文本、尺寸标注或自定义块来显示高度值。
在开始操作前,建议先设置好图纸的单位和比例，确保使用公制或英制单位一致，避免后续标注出现混淆，定义清晰的图层结构，将标高信息单独放在一个图层中，便于管理和修改。
CAD中标高标注的常用方法
使用文本工具进行简单标注
对于简单的标高标注，可以直接利用CAD的文本命令，打开AutoCAD后，输入“TEXT”或“MTEXT”命令，在需要标注的位置点击，输入高度数值（如“+3.500”表示海拔3.5米），为了提升可读性，可以设置文本样式：选择易读的字体（如Arial或仿宋），调整文字高度以适应图纸比例，如果标注多个点，建议使用“复制”命令快速生成相同格式的文本，避免重复输入。利用属性块实现动态标注

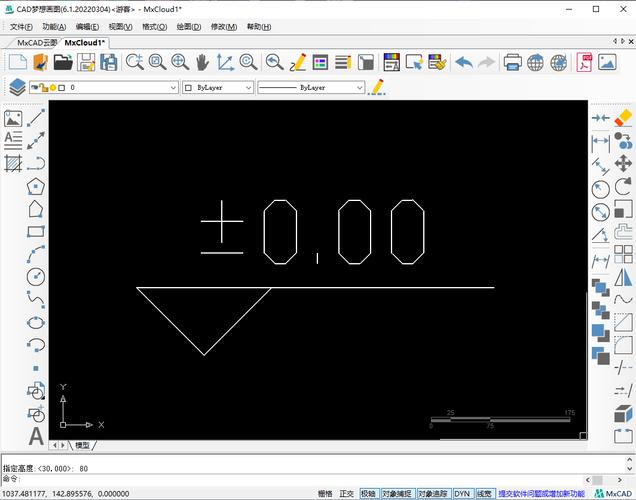

如果图纸涉及大量标高信息，使用属性块能显著提高效率，创建一个块：绘制一个简单的符号（如三角形或圆圈）作为标高标记，然后使用“ATT DEF”命令添加属性定义，例如设置属性标签为“标高值”，并指定默认高度，完成后，用“BLOCK”命令将这些元素组合成块，插入块时，CAD会提示输入实际高度值，实现动态更新，这种方法特别适合修改频繁的项目，因为只需编辑块属性即可全局调整。结合尺寸标注工具增强精度

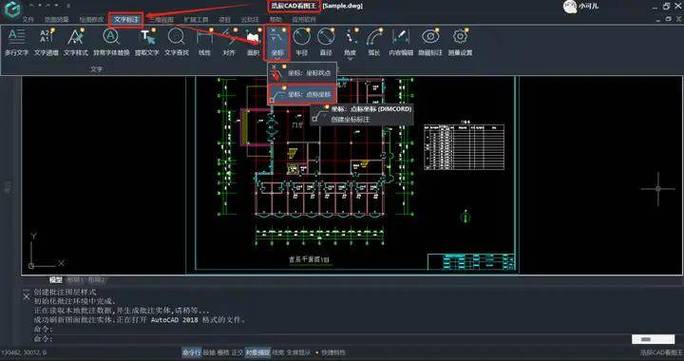

在某些情况下，标高需要与尺寸线结合使用，通过“DIM”命令中的对齐或线性标注，可以捕捉对象的关键点并显示高度，在立面图中标注楼梯台阶高度时，先用尺寸工具测量垂直距离，再添加文本说明，为了确保标注清晰，建议关闭不必要的图层，并利用“对象捕捉”功能精确定位，避免误差。
实用技巧与常见问题解决
- 统一标注风格：在团队项目中，制定统一的标高标注标准非常重要，规定所有标高使用蓝色文字、固定的小数位数，并添加单位符号，这能减少误解，提升图纸专业性。
- 处理复杂地形：对于山地或斜坡项目，标高可能需沿曲线分布，这时，可以用“引线”命令添加带箭头的标注，指向特定点，并附上高度说明，如果CAD版本支持，尝试使用动态块或参数化工具，让标注自动适应曲线变化。
- 避免常见错误：新手常犯的错误包括单位不统一、文本重叠或遗漏基准点，定期使用“审核”工具检查图纸，确保所有标高数值一致，如果标注显示不清晰，调整文字背景遮罩或颜色对比度，使其在打印或电子查看中易于识别。
个人观点
掌握CAD标高标注不仅能提升图纸质量，还能培养严谨的设计习惯，在实际工作中，我发现结合手动输入和自动化工具可以节省大量时间，同时减少人为错误，无论是初学者还是经验丰富的设计师，持续练习并探索软件新功能，都能让标注过程更流畅高效，清晰的标高标注是沟通设计理念的桥梁，值得投入精力去完善。
