在工程设计与数据管理过程中，CAD图纸中的信息常需转换为Excel表格进行统计、分析或共享，许多用户对如何高效完成这一操作仍存在困惑，本文将从实际操作角度出发，分步骤讲解不同场景下CAD数据导出Excel的方法，并提供注意事项与实用技巧。
一、AutoCAD原生功能导出表格数据
AutoCAD自带的“数据提取”功能是处理简单表格的首选工具，适合导出图层属性、块属性等结构化数据。
操作步骤：
1、输入命令DATAEXTRACTION（或通过菜单栏：工具 > 数据提取）；
2、选择“创建新数据提取”，按向导选择需提取的图形对象（如块、图层）；
3、勾选需要导出的属性字段（例如块名称、坐标、尺寸参数）；
4、设置输出格式为“外部文件（.xlsx）”，指定保存路径后完成导出。
注意事项：
- 若表格中含特殊符号，需提前检查Excel兼容性；
- 数据量较大时，建议分批次提取以避免软件卡顿。
二、利用CAD插件快速转换复杂表格
对于包含合并单元格、自定义样式的复杂表格，原生功能可能无法满足需求，此时可借助第三方插件提升效率。
推荐工具：
AutoCAD Table to Excel：支持一键导出CAD表格至Excel，保留原有格式；
CAD Assistant：可批量处理多个表格，并自定义分隔符。
操作示例（以AutoCAD Table to Excel为例）：
1、安装插件后，输入命令TB2EXCEL；

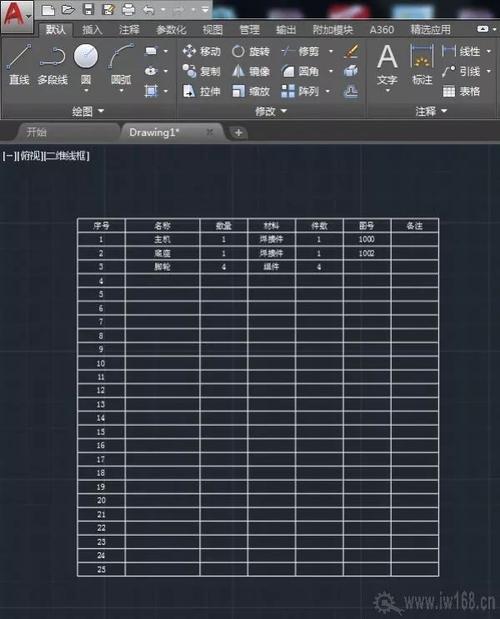

2、框选CAD图纸中的表格区域；
3、选择是否保留字体样式与颜色，确认后生成Excel文件。
优势对比：
原生功能：无需安装插件，适合基础需求；
插件工具：处理效率高，兼容复杂格式。
**三、处理非表格类数据的导出需求

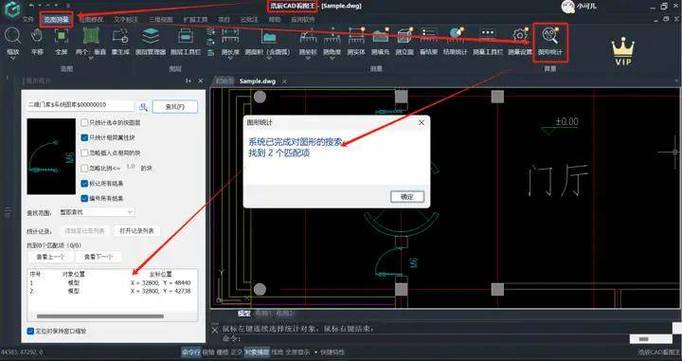

若CAD图纸中数据以文字或标注形式存在（如坐标点、设备清单），需通过以下方式提取：
方法1：文本内容直接导出
1、使用TXT2MTXT 命令将分散文字合并为多行文本；

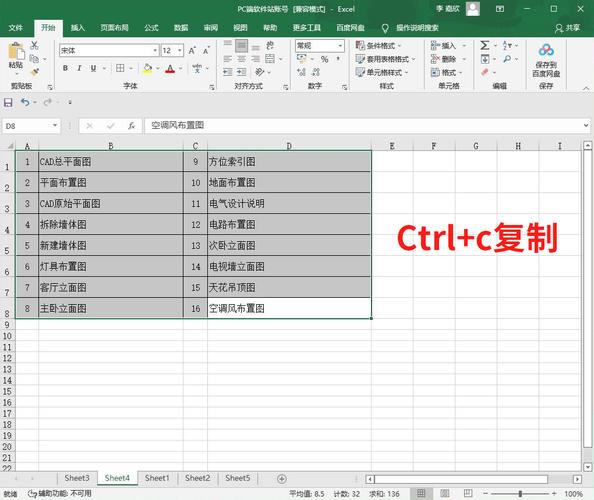

2、复制文本内容粘贴至Excel，利用“分列”功能按空格或逗号分隔数据。
方法2：脚本自动化提取
通过AutoLISP脚本批量读取指定类型文字并生成CSV文件：
- (defun c:ExportText ()
- (setq ss (ssget '((0 . "TEXT"))))
- (setq file (open "C:\\data.csv" "w"))
- (repeat (sslength ss)
- (setq ent (entget (ssname ss 0)))
- (write-line (cdr (assoc 1 ent)) file)
- )
- (close file)
- )
**四、常见问题与解决方案
1、导出的Excel数据错位
- 检查CAD表格中是否存在隐藏字符（如Tab符）；
- 调整插件分隔符设置，与Excel“分列”功能匹配。
2、中文字符显示乱码
- 将CAD文件另存为UTF-8编码格式；
- 安装支持中文的插件版本。
3、批量导出时速度过慢
- 关闭CAD硬件加速功能；
- 将图纸拆分为多个DWG文件分批次处理。
**五、提升数据准确性的关键细节
预处理阶段：统一CAD图纸中的单位制式（如毫米/英寸），避免单位转换错误；
验证环节：利用Excel公式（如SUM、VLOOKUP）快速核对CAD导出的关键数值；
版本兼容：AutoCAD 2018及以上版本对Excel 2016+支持更稳定，建议优先使用新版软件。
CAD与Excel的协同应用是工程数据管理的重要环节，实际使用时，建议根据数据复杂度选择对应工具——简单表格优先使用原生功能，复杂场景搭配插件或脚本，操作过程中需特别注意数据完整性验证，避免因格式错位导致返工，定期清理CAD文件冗余信息，可显著提升后续导出效率。
