掌握CAD制图：高效自学路径与实战技巧

在机械设计行业深耕多年，我见证了许多工程师通过自学CAD成功转型或提升技能，CAD制图并非遥不可及的专业壁垒，掌握正确方法,你完全能高效攻克这一实用技能。

自学前的关键准备

• 明确目标驱动学习： 机械制图、室内设计还是产品原型？目标不同，学习重点和常用命令差异巨大,明确方向能避免精力浪费。
• 精选核心软件入门：
  • AutoCAD： 通用性最强，行业标准，资源丰富，适合建筑、机械、土木等多领域基础学习。
  • Fusion 360： 集成CAD/CAM/CAE，适合产品设计与制造,个人用户有一定免费权限。
  • SolidWorks / Inventor： 机械三维设计主流，功能强大,学习曲线略陡峭。
  • SketchUp： 建筑、室内设计快速建模上手利器。
• 配置合理硬件环境： 流畅运行CAD需中等配置电脑（独立显卡、足够内存），双显示器能显著提升绘图效率,专业绘图鼠标更是事半功倍。

科学规划你的学习路径

1. 第一步：软件安装与界面征服

   • 官网下载安装选定软件（如AutoCAD提供免费试用期）。
   • 花1-2小时熟悉核心界面：功能区选项卡（常用“常用”、“插入”、“注释”、“视图”、“管理”）、命令行（指令输入核心）、绘图区、属性面板，别急着画图,先摸清工具在哪。

2. 第二步：二维绘图命令筑基

   • 精准绘制基础： 彻底掌握坐标系（绝对坐标、相对坐标、极坐标）、对象捕捉（端点、中点、圆心、交点等）、对象追踪、正交模式,这是精确绘图的生命线。
   • 核心绘图命令：LINE（直线）, CIRCLE（圆）, ARC（圆弧）, RECTANG/POLYGON（矩形/多边形）, ELLIPSE（椭圆）, PLINE（多段线）。
   • 高效修改命令：MOVE（移动）, COPY（复制）, ROTATE（旋转）, SCALE（缩放）, MIRROR（镜像）, OFFSET（偏移）, TRIM（修剪）, EXTEND（延伸）, FILLET（圆角）, CHAMFER（倒角）, STRETCH（拉伸）,这组命令使用频率极高。
   • 图层管理： 严格按元素类型（轮廓线、中心线、标注、文字等）分层管理，设置不同颜色、线型、线宽,这是图纸清晰易读的关键。

3. 第三步：从图纸到实践

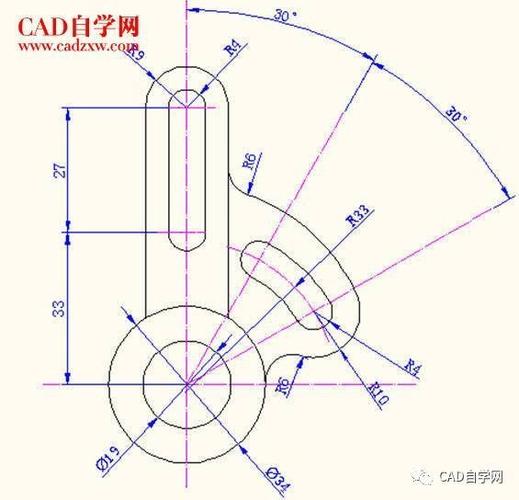

   • 临摹简单图纸： 找机械零件三视图、简单建筑平面图等资源，严格按尺寸绘制,应用刚学命令。
   • 精确标注与注释： 学习DIM（标注）相关命令（线性、对齐、半径、直径、角度等），设置符合国标或行业规范的标注样式，添加文字说明（TEXT/MTEXT）。
   • 打印输出： 掌握布局空间(LAYOUT)、视口(VPORTS)、页面设置、打印样式表(CTB/STB),确保打印效果符合预期。

4. 第四步：迈向三维世界（根据目标选择）

   • 三维基础： 理解UCS（用户坐标系）概念，学习EXTRUDE（拉伸）, REVOLVE（旋转）, SWEEP（扫掠）, LOFT（放样）等基础三维建模命令。
   • 布尔运算：UNION（并集）, SUBTRACT（差集）, INTERSECT（交集）组合复杂形体。
   • 编辑与可视化： 学习三维移动/旋转/缩放、抽壳、倒角/圆角、材质附着与基础渲染。

克服自学路上的常见挑战

• 命令遗忘？ 太正常了！建立“个人速查表”记录高频命令和技巧，多练是唯一解药,肌肉记忆胜过死记硬背。
• 图纸复杂无从下手？ 运用“分而治之”策略：拆解复杂图纸为基本几何图形，分模块绘制再组合,善用图层隔离功能聚焦当前任务。
• 细节处理耗时？ 深度挖掘“对象捕捉”、“对象追踪”、“极轴追踪”、“动态输入”等辅助工具潜力,它们能极大提升定位精度和效率。
• 缺乏真实项目感？ 主动创造练习场景：测量身边物体绘制三视图、重新设计一个小家具、规划理想房间布局,实践是检验和巩固的最佳途径。

持续精进与应用提升

• 项目实战驱动： 参与开源项目（如GrabCAD提供大量模型）、尝试接小型制图任务（需量力而行）、用CAD解决个人生活中的实际问题（如设计定制支架）。
• 深耕专业模块： 根据目标领域深入学习：机械设计关注参数化、装配、工程图；建筑侧重建筑工具集、图纸集管理、BIM基础概念。
• 善用优质资源：
  • 官方文档： Autodesk Knowledge Network 是最权威准确的指南。
  • 精选平台： LinkedIn Learning、Coursera、Udemy 上的系统课程（注意看评价和预览）。
  • 社区力量： Autodesk 官方论坛、知乎CAD话题、专业QQ/微信群,提问前先搜索。
  • 标杆学习： 研究GrabCAD、TraceParts等平台上的优秀模型,理解设计思路与绘图规范。
• 规范意识培养： 主动学习并应用目标行业的制图规范（如GB/T机械制图标准、建筑制图标准）,这是专业性的重要体现。

CAD制图能力是工程、设计领域的核心通行证，自学过程如同绘制图纸，需要耐心、精确和持续优化，软件只是工具，真正的价值在于将设计构思精准转化为可执行的图纸，别被软件的花哨功能迷惑，核心永远是精准表达设计意图，坚持刻意练习，持续挑战更复杂的项目，你会发现手中的线条正逐渐构建起属于你的专业竞争力——在这个智能制造与数字建造加速发展的时代,这份技能的价值只会持续增长。

附：常用快捷键（以AutoCAD为例）

• L + Enter: 直线
• C + Enter: 圆
• REC + Enter: 矩形
• O + Enter: 偏移
• TR + Enter (连续按两次空格): 修剪
• M + Enter: 移动
• CO + Enter: 复制
• RO + Enter: 旋转
• SC + Enter: 缩放
• E + Enter: 删除
• Z + Enter + A + Enter: 缩放全图 (Z + 空格 + A + 空格)
• F3: 对象捕捉开关
• F8: 正交模式开关
