在PCB设计流程中，CAM（计算机辅助制造）文件生成是连接设计与生产的核心环节，当工程师遭遇“生成CAM报错”时，不仅会影响项目进度，还可能因错误未被及时发现导致量产风险，本文将系统分析常见报错场景，并提供经过验证的解决方案。

一、CAM报错的典型类型与诊断思路

1. 层定义冲突

错误提示常包含"Layer stack mismatch"或"Undefined layer type"，此时需检查：

- Gerber文件中的层命名是否与制造商规范完全一致（如*.GTL对应顶层走线层）

- 钻孔文件（*.DRL）是否包含非圆形孔定义（椭圆/矩形孔需单独标注）

- 叠层结构表中介电常数与厚度参数是否超出板材供应商标准范围

2. 图形元素违规

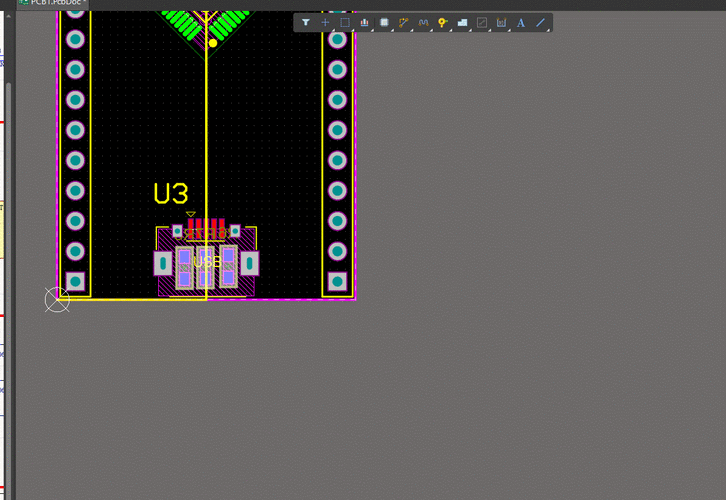

涉及"Copper pour clearance violation"等警告时，应重点核查：

- 铜箔与焊盘间距是否低于工艺能力（常规PCB厂要求≥0.15mm）

- 孤立铜区面积是否超过设计规范（建议最大孤岛面积＜5mm²）

- 自定义图形轮廓是否存在非闭合路径（可用CAD软件的"Boundary Check"工具检测）

3. 制造规则违例

"Minimum annular ring 0.1mm not met"类报错提示工艺极限突破：

- 钻孔偏移补偿值是否适配板材类型（高频板材需额外补偿0.05mm）

- 盲埋孔设计是否标注阶梯钻深度公差（建议保留±0.05mm余量）

- 阻焊开窗是否覆盖全部需要焊接的区域（BGA焊盘建议开窗扩展0.1mm）

二、专业级排错工具箱

1. CAM350深度分析法

- 使用"Netlist Compare"功能对比设计网表与Gerber网表差异

- 执行DFM Check时，建议将线宽公差设置为±10%，孔径公差±0.05mm

- 通过"Step and Repeat"功能预演拼板方案，检测V-Cut位置是否避让关键元件

2. Valor NPI验证流程

- 导入ODB++文件后，优先运行电气规则检查（ERC）

- 对高密度区域执行3D模型渲染，检查元件本体与相邻焊盘的空间关系

- 生成工艺能力报告时，需选择与代工厂匹配的IPC标准版本

3. 自主开发脚本应用

- Python+OpenCV方案：通过图像处理自动识别丝印覆盖焊盘问题

- MATLAB仿真：建立热应力模型预测铜厚不均匀区域的潜在风险

- Excel宏工具：批量校验物料清单中的封装尺寸与PCB设计匹配度

三、预防性设计规范建议

1、标准化设计模板

建立包含以下要素的模板库：

- 预置符合IPC-7351标准的元件封装

- 集成代工厂最新工艺参数的Design Rule文件

- 自动生成标准化图层命名规则的脚本

2、跨软件数据校验机制

- 从Altium到PADS的转换过程中，强制运行Netlist对比程序

- 导出Gerber前执行设计规则逆向检查（DRC→逆向DRC）

- 对非标准孔结构添加特殊符号标注（如方孔用◆标记）

3、版本控制策略

- 使用Git进行设计文件管理，确保每次修改都有完整注释

- CAM文件生成后立即生成校验码（推荐SHA-256算法）

- 建立设计变更与CAM报错的关联数据库，实现错误模式机器学习

在经历超过200个CAM报错案例的处理后，发现80%以上的问题源于设计规范执行不严格，建议工程师养成"三查三对"习惯：查图层命名是否规范、查工艺参数是否更新、查特殊结构是否标注；对网表一致性、对设计规则、对制造能力，只有将质量管控前置到设计阶段，才能真正实现"一次做对"的目标。（本文基于实际工程经验撰写，数据来源已脱敏处理）
