精准排查与高效解决之道

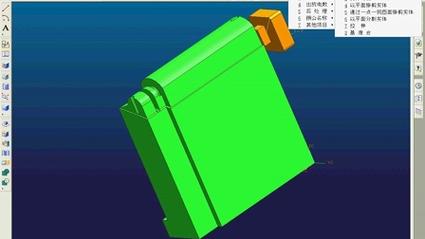

模具设计师在运用进玉电极模块时,常会遇到各类报错提示，这些看似复杂的报错信息，实则是软件在精准提示问题所在，掌握正确的排查方法，能极大提升工作效率，避免项目延误。

常见报错类型与根源探析

运算过程异常中断
- 典型提示： “运算过程中发生错误”、“内部错误导致中断”。
- 核心原因：
  - 模型几何缺陷： 电极设计存在微小破面、自相交面、非流形边或极小碎面，软件无法正确处理拓扑关系。
  - 软件兼容性或冲突： 当前使用的UG/NX版本与进玉外挂存在兼容性问题，或与其他外挂/插件冲突。
  - 系统资源不足： 处理复杂电极或大型装配体时，内存(RAM)耗尽或CPU负载过高导致崩溃。
  - 软件临时故障： UG/NX进程本身出现异常。
几何体相关问题报错
- 典型提示： “找不到有效几何体”、“选中的对象不符合要求”、“几何体错误”。
- 核心原因：
  - 选择对象错误： 未正确选中需要加工的电极端面、基准台或工件。
  - 电极几何不完整/非法： 电极实体未完全包裹需要放电的区域；基准台未正确附着；存在零厚度片体。
  - 图层/引用集问题： 所需几何体位于不可见或未工作图层，或不在当前引用集中。
参数设置或规则冲突报错
- 典型提示： “参数XX无效”、“无法应用规则”、“火花位设置冲突”。
- 核心原因：
  - 输入值超范围或格式错误： 输入的放电间隙（火花位）、偏置量、加工余量等数值过大、过小、或非数字。
  - 命名规范冲突： 电极命名不符合进玉预设的规则（如包含非法字符、长度超标）。
  - 加工策略矛盾： 选择的加工方式（如粗公、精公）与预设参数或几何条件不匹配。
基准台相关报错
- 典型提示： “无法创建基准台”、“基准台丢失”、“基准台类型错误”。
- 核心原因：
  - 基准面选择不当： 未指定正确的基准面或基准面方向错误。
  - 基准台参数不合理： 尺寸过大导致干涉，过小无法满足装夹要求；高度不足。
  - 电极主体与基准面关系错误： 电极主体未能正确投影到基准面上。
文件路径与权限报错
- 典型提示： “无法写入文件”、“路径不存在”、“权限被拒绝”。
- 核心原因：
  - 输出目录无效或只读： 指定的电极图纸、程序输出路径不存在、无写入权限或磁盘空间已满。
  - 模板文件缺失： 进玉引用的标准图纸模板、后处理文件被移动或删除。

高效排查与解决策略

面对报错,保持冷静，按步骤深入分析：

精准解读提示信息： 仔细阅读弹出的报错对话框全文，特别是错误代码或关键描述词汇（如“几何体”、“参数”、“基准台”、“路径”），这是定位问题的第一线索，例如提示“无法找到有效实体”，立刻检查模型选择与完整性。
检查操作流程合规性：
- 是否严格遵循了进玉电极模块的标准操作步骤？
- 是否按要求正确选择了目标几何体（电极端面、工件、基准面）？可尝试重新框选或通过“类选择”精准指定。
- 图层设置是否正确？确保所有必要几何体位于工作层且可见，检查引用集是否包含所需对象。

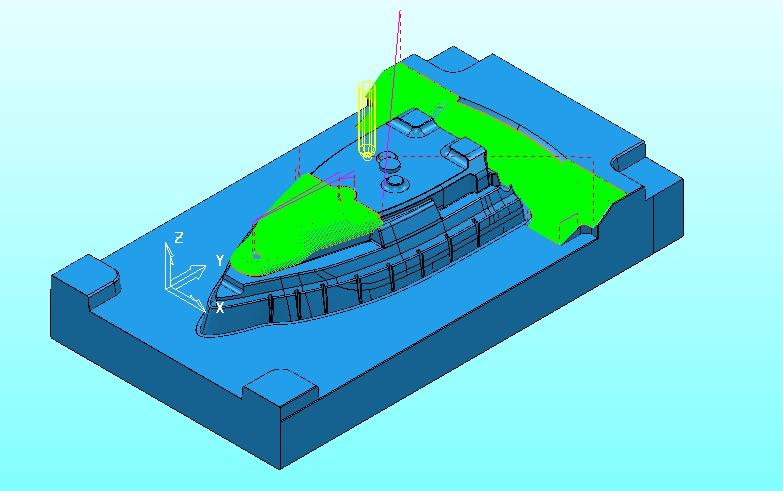

深度验证模型几何质量：
- 对电极和关联工件执行“检查几何体”命令（Analysis -> Examine Geometry），重点排查“面”、“边”选项卡中的错误，如微小的缝隙、自交面、破损边缘，使用“缝合”、“修复几何体”等工具清理问题区域。
- 确认电极是“封闭”的有效实体，而非片体集合，基准台与电极主体应无缝结合。
复查参数设置的合理性：
- 逐一核对输入的参数值：火花位是否与工艺单一致？偏置量是否合理？电极命名是否符合规范？
- 对比成功案例的参数设置,特别是加工方式（粗公/精公）、基准台类型（方块/圆形）等关键选项。
验证文件系统状态：
- 确认图纸和程序输出路径存在且当前用户有写入权限,检查磁盘剩余空间。
- 确认进玉所需的模板文件（位于其安装目录下）完好无损，可尝试恢复默认模板。
排除软件环境干扰：
- 重启软件： 关闭UG/NX，重新启动，尝试相同操作，这常能解决临时性进程错误。
- 简化场景测试： 新建一个空白文件，创建一个简单的方块作为电极，尝试生成基准台和图纸，若简单模型成功，则原模型问题可能性大。
- 检查兼容性： 确认使用的UG/NX版本与进玉外挂版本官方声明兼容，考虑暂时禁用其他非必要外挂进行测试。
- 更新/修复： 确认使用的是进玉官方提供的最新稳定版本，必要时可尝试重新安装或修复进玉外挂。
