AD敷铜报错原因解析

在Altium Designer中进行PCB设计时,遇到敷铜操作报错是许多工程师,包括资深设计者,都可能碰到的棘手问题,这个错误提示往往很笼统,但背后涉及的原因却多种多样,从简单的规则设置到复杂的文件完整性都可能成为元凶,本文将系统性地梳理常见的敷铜报错原因,并提供清晰的排查思路和解决方案,帮助您高效地解决问题。

敷铜报错的核心:规则冲突与数据异常

敷铜(Polygon Pour)的本质是在指定的区域内,根据设定的规则(如与其它网络元素的间距、连接方式)自动填充铜皮,当AD执行敷铜操作时,它会进行一系列复杂的计算和规则检查,绝大多数报错都源于这个过程遇到了无法自动处理的冲突或异常数据。

AD敷铜报错原因解析-图1

报错现象可能包括:

  • “无法生成敷铜”或“敷铜生成失败”等通用提示。
  • 敷铜区域显示为空白、只有轮廓或出现破碎的铜皮。
  • 软件无响应或卡死在敷铜计算阶段。

常见原因分析与逐一排查解决方案

面对报错,不要急于重新绘制,应遵循从简到繁的逻辑进行排查。

设计规则检查(DRC)设置不当

这是最常见也是最容易被忽略的原因,敷铜严格遵循您在DRC中设置的规则。

  • 问题点: 您可能设置了过小的安全间距(Clearance),如果您的敷铜与相邻导线的最小间距规则是0.2mm,但敷铜轮廓与某些走线的实际距离小于这个值,AD就无法生成符合规则的铜皮,从而报错。
  • 解决方案:
    • 检查Clearance规则: 进入Design -> Rules -> Electrical -> Clearance,确认默认的或针对特定网络设置的间距值是否合理,对于高压或高频电路,间距可能较大,需确保敷铜区域有足够空间。
    • 临时放宽规则进行测试: 为了快速定位问题,可以临时将全局Clearance规则设置成一个较大的值(如0.5mm),重新敷铜,如果成功,说明问题出在间距上,再逐步缩小规则值,找到冲突点。
    • 使用DRC实时检查: 在敷铜前,先运行一次DRC,查看是否有其他间距违规,提前解决这些冲突。

敷铜网络属性未正确设置

敷铜必须归属于一个网络,通常是GND(地网络),这样才能正确地与其他同网络焊盘连接。

  • 问题点: 您绘制了敷铜轮廓,但忘记将其网络属性设置为目标网络(如GND),或者,在复制、移动轮廓时,网络属性丢失,导致敷铜“不知道”该连接到哪里。
  • 解决方案:
    • 双击敷铜轮廓: 在属性面板中,确保Net选项已正确选择为目标网络。
    • 重新绘制时注意: 在放置敷铜(Place Polygon Pour)命令后,先按Tab键调出属性面板,设置好网络再绘制轮廓。

孤岛(Dead Copper)与修复间距问题

孤岛是指敷铜区域内那些无法与指定网络连接的小块孤立铜皮,处理不当也会引起问题。

  • 问题点: “Remove Dead Copper”选项如果被勾选,AD会尝试移除孤岛,但有时,移除孤岛的过程会与自身或其他的间距规则产生冲突,导致计算失败。
  • 解决方案:
    • 尝试不移除孤岛: 在敷铜属性中,取消勾选Remove Dead Copper,然后重新敷铜,如果成功,说明是孤岛移除算法遇到了问题,您可以先保留孤岛,生成后再手动删除或调整。
    • 调整敷铜连接方式: 检查Polygon Connect Style规则(Design -> Rules -> Plane -> Polygon Connect Style),有时, Relief Connect(热焊盘连接)比Direct Connect(直接连接)更容易成功生成,因为它需要避让的铜皮更少。

板层(Layer)设置错误

这是一个低级错误,但确实会发生。

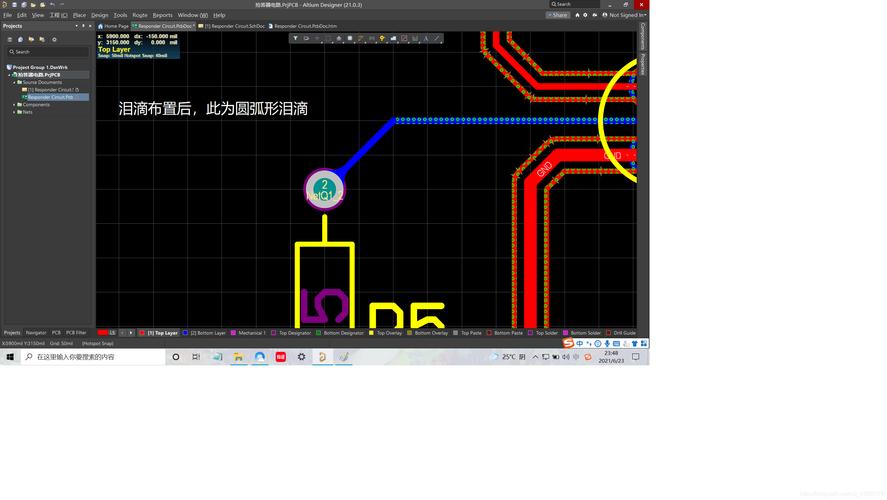

AD敷铜报错原因解析-图2
  • 问题点: 您意图在顶层敷铜,但绘制时当前活动层是底层或其他信号层,导致敷铜被放置在了错误的层上。
  • 解决方案:
    • 绘制敷铜前,确认屏幕左下角或层叠管理器中当前激活的层是正确的。
    • 检查敷铜属性中的Layer选项,确保其指向目标层。

软件缓存或文件数据错误

当以上方法都无法解决问题时,可能是AD软件本身的临时数据或项目文件出现了轻微损坏。

  • 解决方案:
    • 重启Altium Designer: 简单粗暴但有效,可以清空临时缓存。
    • 运行设计规则检查(DRC)并修复所有错误: 有时非电气的错误(如丝印重叠)也会间接影响敷铜。
    • 复制所有设计内容到新PCB文件: 这是一个终极手段,新建一个PCB文件,然后通过Design -> Import/Export -> Import PCB Document From...将当前板子的所有元素(层叠、规则、元件、走线)导入到新文件中,这个过程可以剔除潜在的文件结构错误。

优化习惯与预防措施

为了避免频繁遇到敷铜问题,养成好的设计习惯至关重要。

  1. 规则先行: 在布局布线开始前,就规划并设置好清晰、合理的DRC规则,这好比交通法规,能避免后期的“交通事故”。
  2. 分步敷铜: 对于复杂设计,不要一次性对所有区域进行敷铜,可以先将板子分区,逐个区域进行敷铜操作,更容易定位问题。
  3. 优先级管理: 当多个敷铜重叠时,AD会根据其优先级决定显示和避让关系,在Tools -> Polygon Pours -> Polygon Manager中调整优先级,确保关键敷铜(如主地)具有更高优先级。
  4. 保持软件更新: AD的每个版本更新都会修复已知的Bug,保持软件为较新稳定版,能减少遇到奇怪问题的概率。

敷铜报错虽然令人烦恼,但它本质上是一个规则驱动下的逻辑问题,通过系统性的排查——从规则到属性,从软件到文件——绝大多数问题都能得到有效解决,这个过程也是对您PCB设计知识的一次巩固和检验,每一次成功的排错,都意味着您对设计工具和理念的理解又加深了一层。
