CAD三维图形绘制技巧详解

如何用CAD绘制专业三维图:从入门到进阶

在机械设计、建筑设计、产品开发等领域,CAD三维建模已成为核心技能,它能直观呈现设计方案,进行精确分析,并直接驱动制造流程,掌握三维绘图技巧,对提升设计效率与质量至关重要。

CAD三维图形绘制技巧详解-图1

奠定基础:三维绘图前的准备

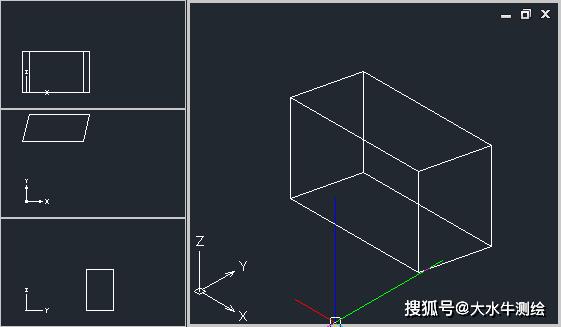

CAD三维图形绘制技巧详解-图2
  1. 切换工作空间: 打开AutoCAD或其他主流CAD软件(如SolidWorks, Creo, Fusion 360等),首要步骤是切换到三维建模工作空间,通常在界面左上角或状态栏可找到切换选项(如“三维基础”或“三维建模”)。
  2. 理解三维坐标系: 熟悉世界坐标系(WCS)和用户坐标系(UCS)是核心,WCS是固定基准,而UCS可自由定义,便于在复杂模型的斜面或特定角度上绘图,掌握UCS的移动、旋转、对齐操作。
  3. 视图控制: 熟练使用视点命令或导航工具(视图立方体、动态观察)快速切换标准视图(俯视、前视、左视、轴测图),并从任意角度观察模型,按住Shift键同时拖动鼠标中键可动态旋转视图。
  4. 视觉样式选择: 根据需要切换视觉样式(线框、隐藏、真实、概念等),线框模式便于捕捉点,真实或概念模式更直观呈现立体效果。

核心建模方法:构建三维实体

  1. 从二维到三维:拉伸 (Extrude)

    • 原理: 将闭合的二维图形(如圆、矩形、多段线)沿指定方向或路径拉伸一定厚度,形成三维实体,这是最基础常用的方法。
    • 操作: 绘制闭合二维图形 -> 输入EXT或点击“拉伸”图标 -> 选择对象 -> 指定高度或路径 -> 确认,用于创建墙体、规则零件基体等。
    • 关键参数: 高度、倾斜角度(形成锥度)、路径(沿曲线拉伸)。
  2. 绕轴成形:旋转 (Revolve)

    • 原理: 将闭合的二维图形绕指定轴线旋转一定角度(通常360度),生成回转体。
    • 操作: 绘制闭合二维图形及旋转轴线 -> 输入REV或点击“旋转”图标 -> 选择对象 -> 指定旋转轴 -> 指定旋转角度 -> 确认,用于创建轴类、法兰盘、花瓶等对称零件。
    • 关键: 二维图形需闭合且位于旋转轴一侧。
  3. 沿路径扫掠:扫掠 (Sweep)

    • 原理: 将二维图形(轮廓)沿着一条指定的路径曲线移动扫描,形成复杂三维实体。
    • 操作: 绘制路径曲线和要扫掠的闭合二维轮廓 -> 输入SWEEP或点击“扫掠”图标 -> 选择轮廓 -> 选择路径 -> 确认,用于创建管道、弹簧、异形轨道等。
    • 关键: 轮廓通常需垂直于路径起点,软件会自动调整方向,可设置比例和扭曲选项。
  4. 截面融合:放样 (Loft)

    • 原理: 在两个或多个不同位置的二维截面之间创建过渡实体或曲面,截面形状、大小、位置均可不同。
    • 操作: 绘制至少两个位于不同平面的闭合二维截面 -> 输入LOFT或点击“放样”图标 -> 按顺序选择截面 -> 指定导向曲线或路径(可选)-> 确认,用于创建变截面零件(如机翼、把手、复杂曲面过渡)。
    • 关键: 截面选择顺序影响结果,导向曲线可精确控制形状。

精雕细琢:编辑与组合实体

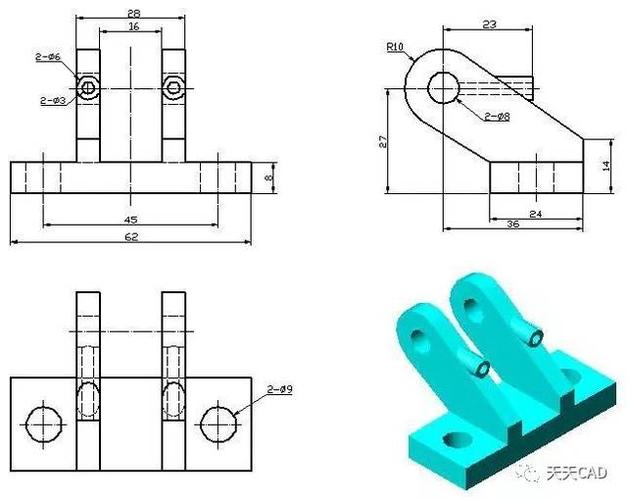

CAD三维图形绘制技巧详解-图3
  1. 布尔运算: 对多个实体进行并集(Union - UNI)、差集(Subtract - SU)、交集(Intersect - IN)操作,实现组合、打孔、切割等复杂造型,这是构建装配体或带孔槽零件的核心手段。
  2. 实体编辑:
    • 移动/旋转/缩放:调整实体位置、角度和大小。
    • 倒角(Chamfer -CHA) / 圆角(Fillet -F:为实体边缘添加斜角或圆角,提升美观性和工艺性。
    • 抽壳(Shell -SOLIDEDIT选项):将实体内部掏空,形成指定壁厚的壳体,用于创建容器类零件。
    • 剖切(Slice -SL:用平面或曲面切割实体,观察内部结构或创建新实体。
    • 按住并拖动(Presspull -PRESSPULLCtrl+Shift+E:直接在实体面上操作,快速拉伸或切割,极其高效。

赋予真实感:渲染与输出

  1. 材质与纹理: 为不同实体表面赋予金属、木材、塑料、玻璃等材质属性,并添加纹理贴图增强真实感。
  2. 光源设置: 添加点光源、聚光灯、平行光等,模拟真实光照环境,产生明暗、阴影效果。
  3. 环境与背景: 设置场景背景、地面反射、环境光等,提升整体氛围。
  4. 渲染输出: 使用软件的渲染引擎(如AutoCAD的Autodesk Raytracer, Arnold)生成高质量效果图,调整渲染质量、分辨率后输出图像文件(如JPG, PNG)。
  5. 工程图输出: 将三维模型转换为标准的二维工程图纸(三视图、剖视图、轴测图),标注尺寸和技术要求,用于指导生产制造。

个人观点: CAD三维设计远不止是绘图工具,它延伸了设计者的思考维度,每一次成功的建模,都是空间思维与工程逻辑的完美融合,从草图到立体模型的过程,设计师得以在虚拟空间反复推敲、优化,将抽象概念转化为精确的工程表达,这种能力,已成为现代工程师不可或缺的核心素养,三维建模不仅是设计成果的展现,更是驱动创新、验证可行性的强大设计工具。
